唐山古冶東方發電公司計劃試驗設備技術要求

　　唐山開灤東方發電公司屬于開灤集團旗下公司，主營火力發電及余熱供應、灰渣、石膏銷售等為開灤古冶地區的市民供暖，鋼鐵廠的電力供應。開灤東方發電公司運維試驗需要采購：

　　1、HD-7000抗干擾異頻介損測試儀：滿足DL/T1516-2016相對介損及電容測試儀通用技術條件、GB/T11463-1989電子測量?jī)x器可靠性試驗、GB/T17626.2.3.4.5.6.8.11-2008 靜電放電抗擾度試驗。采用數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量。儀器大多數量程輸入電阻低于2Ω，消除測量電纜附加電容的影響。采用高壓電容器與介損電橋組合在一起的方案，簡化接線調試的過程。并保證電橋試驗的安全性。能夠使用串聯諧振提供的高壓電源，無需固定頻率。內置串聯和并聯兩種介損測量模型，方便儀器檢定。具有標準電流輸入通道，可以采用外部標準電容器做介損試驗。也可以在實驗室內對介損電橋進行校準。 控制器與高壓電橋采用無線通訊，傳輸距離遠，安全可靠，控制方便。技術參數及要求：

　　1、準確度： Cx ：±(讀數×1%+0.01pF)　Tgδ：±(讀數×1%+0.0040)

　　2、 電容范圍: 不限，分辨率0.001pF, 默認10pF-10uF。tgδ范圍：不限，分辨率0.001%。試品電流范圍：10uA～10A。

　　3、標準電容電壓：根據用戶要求隨意定制，默認采用40kV/100pF；電容器溫度系數≦3×10-5 /℃。壓力系數≦3×10-3Mpa；電容器的損耗角正切值不大于3×10-5；電容器內充 SF6 氣體。在20℃時，壓力為0.4±0.1Mpa

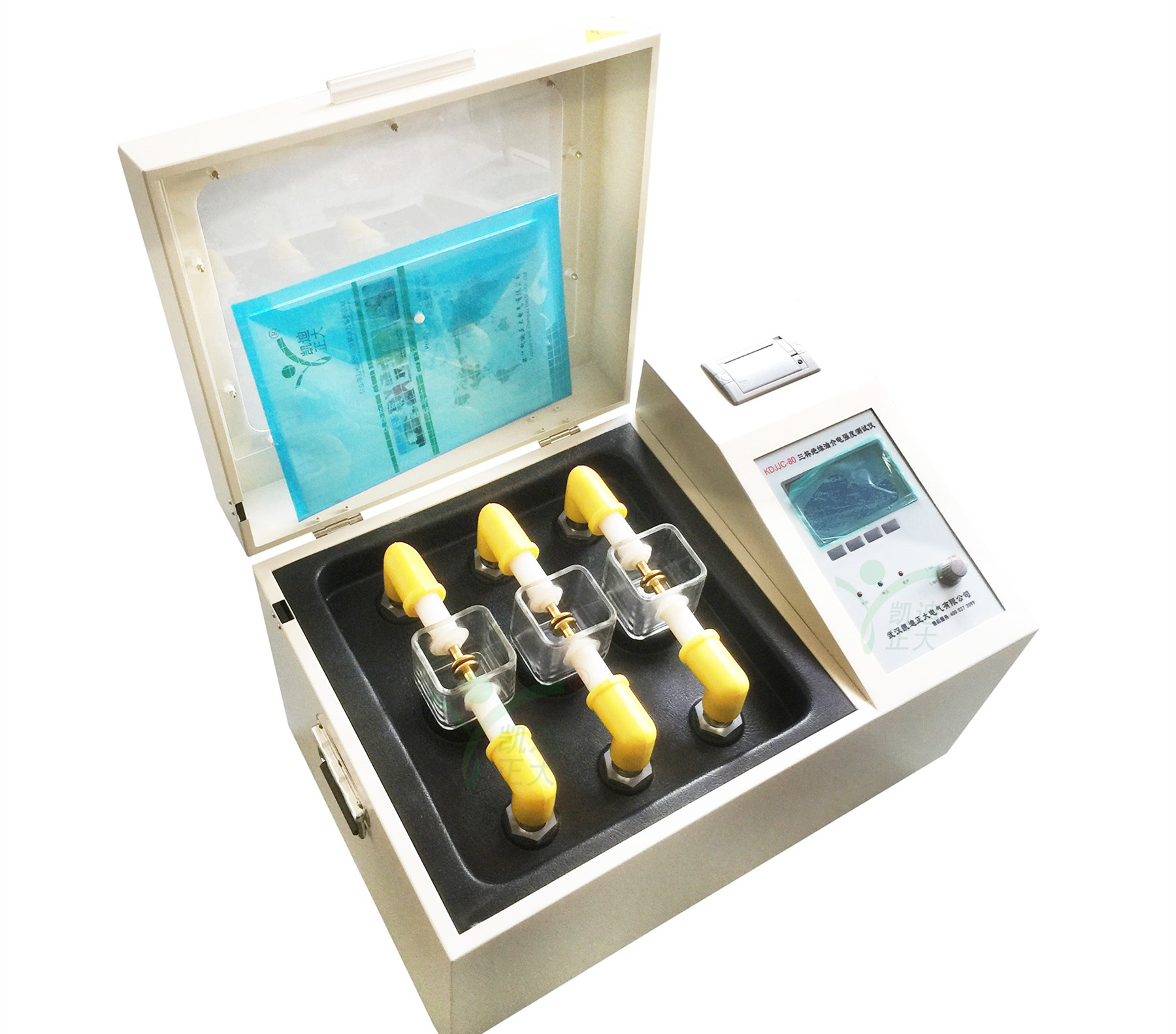

　　2、HD-2868三油杯絕緣油耐壓測試儀滿足 GB/T 507 絕緣油擊穿電壓測定法、GB/T760 運行中變壓器油水分含量測定法(配套設備變壓器微水儀)。

　　關鍵技術參數及要求：

　　1、三油杯試驗電壓0～80kV;三油杯電解水量：10ug～1000ug;電解水量：>1000ug 精度：0.3%

　　2、短擊穿時間小于1ms，小切斷電流范圍：1.0 mA～25 mA;設定值為11 mA

　　3、實時網絡擊穿監測微機控制系統，快速切斷小于1ms。重復性好，避免絕緣油碳化或生成纖維;

　　4、內置多種標準程序可選，使用電解液空白電流補償、電解液平衡點漂移補償兩種方法來修正測量結果;

　　5、測量范圍：0-100mg分辨率：0.1ug，采用激光自動識別杯位系統，多油杯獨立加壓試驗或多油杯同時加壓試驗可選;

　　6、160×128液晶顯示屏(4.7英寸);可同時測量變壓器油含水量及擊穿試驗。內置打印機，可查詢和打印試驗報告;

　　7、根據所選標準(或自定義標準)程序和試驗方式自動操作;

　　8、采用微處理器，精密標準正弦發生電路及變比和反饋監控電路，提高測量的準確度和實時性及可靠性;

　　9、具有測量電極開路故障、短路故障自動檢測功能;故障自動警示：設置了安全接地保護、 反相運行自動切換報警系統;、防油面板和易讀式菜單操作，提供較好用戶界面及防漏油油槽;

　　10、電解電流：0~400mA;最大電解速度：2.4mg/min;

　　11、保護罩和油杯使用絕緣材料全絕緣保護無局部放電現象、無電訊聲，采用機械電路雙重保護，油杯帶蓋，符合IEC156/1995-05中避免試驗時測試油吸收潮氣的規定;確保試驗人員的安全;

　　12、自動記錄試驗報告，可保存255條;升壓速率：采用電子調壓創新技術，準確升壓(1.0～3.0 kV/S)可調；電壓測量精度及顯示分辨率： 0.1kV擊穿切斷時間：1ms；總功率：1.5kVA

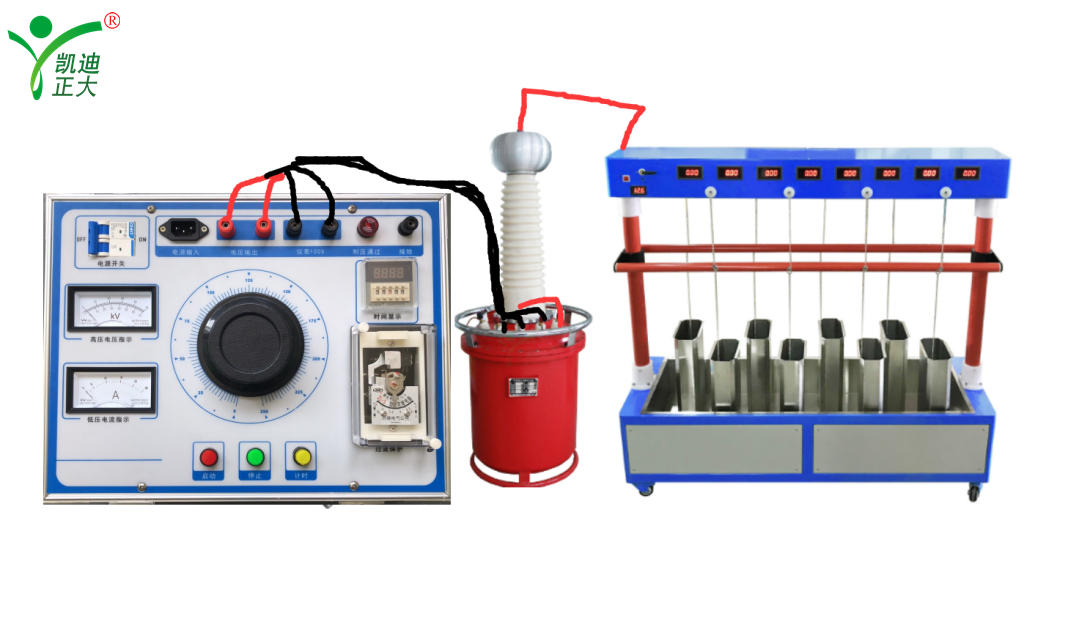

　　3、HD-2808高精度手動絕緣靴(手套)耐壓試驗儀滿足GB17622-1998帶電作業用絕緣手套通用技術條件、DL/T676-1999 帶電作業絕緣靴(鞋)通用技術條件、GB12016-89絕緣工具絕緣性能試驗方法、DL/T596-2005 電力設備預防性試驗規程。

　　(一)關鍵技術參數及要求：1、環氧樹脂升壓器額定容量：10kVA

　　2、輸入電壓：AC220V±10% 50Hz±1；自動保存設置數據，掉電后開機后顯示上一次的設置數據。

　　3、輸出電壓：AC 0-100kV；電壓精度：0.2%讀數+1.0%滿量程

　　4、低壓電流：0-45A；泄漏電流：0-100.0mA；泄漏電流分辨率：0.1mA;電流精度：≤0.2% (F.S)過壓、過流保護，任意設定輸出電壓、低壓電流上限、泄漏電流上限和計時時間。

　　5、一次能做8只靴(手套)，當其中一個試品被擊穿時，設備有自動脫扣功能，其他試品繼續試驗。實時顯示高壓電壓、低壓電流、8路泄漏電流，試驗電壓、試驗變壓器一次電流，時間及耐壓結果，顯示直觀明了。人機對話全鍵盤操作方式，智能化工作全過程，任選自動耐壓方式和手動耐壓方式。

　　6、配320×240液晶顯示試驗數據，帶打印功能，適合做絕緣桿、110kV驗電器試驗。

　　7、高壓電壓、低壓電流、8路泄漏電流共8路測量方式，高精度傳感器和高性能14位AD采集芯片。采用紅外通訊技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
