高壓電纜耐壓試驗方式有哪些

　　由于大容量電纜的對地電容非常大，工頻耐壓方法不可能在現場應用于電纜耐壓，而目前常見的電纜耐壓試驗方法主要是直流耐壓、工頻耐壓、變頻耐壓、0.1Hz超低頻耐壓等，實驗方法各有特點。

　　1、直流耐壓：直流耐壓試驗中施加在電纜上的電壓是按照電阻分布的不能反映電纜在交流電壓下絕緣體按電容分布的運行工況因而不能有效地檢測到電纜在交流電壓作用下的絕緣缺陷。此外，直流電壓試驗后交聯聚乙烯電纜會有空間電荷累積在該電纜投入運行時殘留的直流電荷會疊加在交流電壓峰值上造成電纜運行電壓高于其額定電壓加速電纜的絕緣老化有可能導致絕緣擊穿。

　　2、超低頻(0.1Hz)法：超低頻(0.1Hz)法的局限性在于目前研制出的試驗設備最高輸出電壓只有70~80kV峰值，因此僅能滿足35kV及以下的交聯聚乙烯電纜的耐壓要求。交聯聚乙烯電纜在超低頻(0.1Hz)法耐壓時的擊穿電壓比實際運行工頻時的擊穿電壓要高得多，所以超低頻(0.1Hz)法與工頻耐壓的等效性不夠好。

　　3、工頻諧振法：工頻諧振法的原理是通過調感來調諧，使得試驗頻率達到工頻。電纜進行工頻耐壓試驗最符合其實際運行工況，但由于高電壓、長距離的交聯聚乙烯電纜的電容量很大，而調感式電抗器其負荷調諧范圍很小，從而使得工頻諧振法難以開展高電壓、長距離的交聯聚乙烯電纜的耐壓試驗。

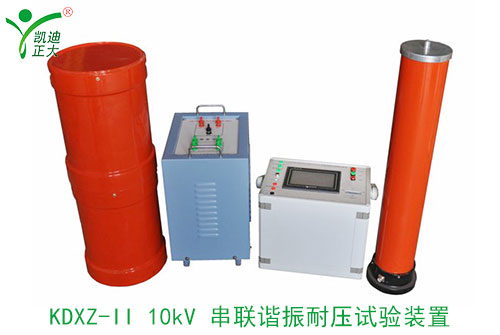

　　4、變頻串聯諧振法：變頻串聯諧振法的試驗回路由高壓串聯諧振主回路和變頻調壓回路組成。它的工作原理是：用電抗器和被試電纜組成高壓串聯諧振的主回路，由變頻器調節勵磁變壓器的電壓頻率從而使主回路達到諧振狀態，最后調節調壓器電壓使被試電纜達到耐壓值。隨著電力電子技術的發展，大功率的變頻試驗設備已經出現，目前國外高新的設備可作500kV及以下交聯聚乙烯電纜的交流耐壓試驗，電纜長度從10m至10km無限制，可調頻率在20～300Hz之間，重量也相對較輕。有報告指出：0~300Hz的交流耐壓試驗與工頻耐壓的等效性良好，作為高壓交聯電纜的耐壓試驗比其他方法更加有效。

　　綜上所述，對于交聯聚乙烯電纜而言，由于超低頻法與直流耐壓法的等效性不是很好，但是工頻諧振法又無法在現場進行大容量電纜的耐壓試驗，故采用變頻諧振耐壓是現場試驗最可行的方法。
