KDYDJ-5kVA50kV交直流工頻耐壓試驗裝置使用方法

　　KDYDJ-5kVA50kV交直流工頻耐壓試驗裝置使用方法

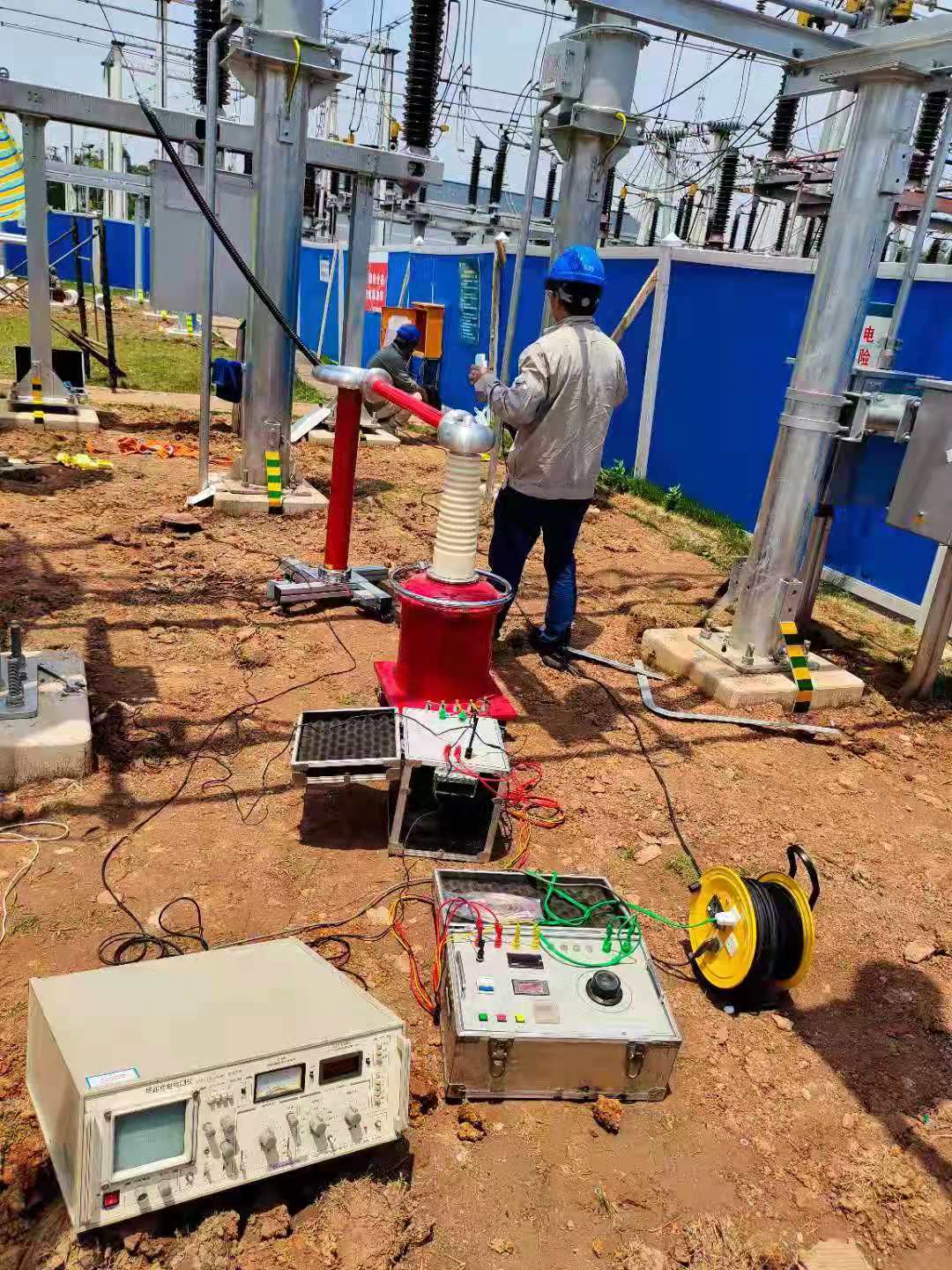

　　1、按照試驗要求將操作箱、變壓器、被試品連接好。

　　2、插上電源插頭，綠燈(-HG)亮，將調壓器手柄旋到零位，黃燈(-HY)亮，表示可進行試驗操作。

　　3、按照被試品正常試驗所需電流大小和耐壓時間，選定電流倍率轉換/切除開關(-SA)的位置并設定好過流繼電器(-KA)、時間繼電器(-KT)的動作值。過流動作設定值=過流繼電器刻度盤讀數(shù)×K。，其中K為電流倍率轉換/切除(-SA)開關的狀態(tài)值，分別為1，2，+∞，開關處于×1×2位置的K值分別為12，切除位置為+∞(一般不使用該檔，因為這樣會使變壓器失去過流保護而導致設備損壞。)

　　4、以上大多數(shù)工作完成后，表示可以送電操作。按下啟動按鈕(-ST)，一次主回路(-KM1)吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時零位燈(-HY)滅，送電指示燈(-HR)亮。密切注意電壓表(-PV)的指示，當升到被試品的耐壓值時，按下按鈕(-ST2)并注意被試品的情況。

　　5、當耐壓計時到時，操作箱自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕(-SP)和計時按鈕(-ST2)，紅燈滅，黃燈亮。試驗即告完畢。

　　6、在升壓或耐壓過程中，如發(fā)生短路、閃路、擊穿等過流時，過流繼電器(-KA)動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

　　7、使用條件

　　（1)溫度：0～40℃

　　（2)海拔高度：<1000m

　　（3)相對溫度：<85%

　　（4)工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。
