變壓器或電機電氣強度(耐壓強度)試驗

　　操作時須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊!只有在測試燈熄滅狀態，無高壓輸出狀態時，才能進行被試品連接或拆卸操作!1) 連接被測物體，確定電壓表指示為“0”，測試燈熄滅，并把地線連接好; 設定測試電壓范圍;設定漏電流測試所需值; 按下預置開關;選擇所需電流范圍檔;調節所需漏電流報警值; 預置開關恢復常態; 手動測試：將定時開關置為關狀態，按下啟動鈕，測試燈亮，將電壓調節鈕旋到需要的指示值; 如果被測物體超過規定漏電流值，則儀器自動切斷輸出電壓，同時蜂鳴器報警。超漏指示燈亮，此時被測物為不合格，按下復位鍵，即可消除報警聲;

　　5) 定時測試:定時開關置為開狀態，調整時間編碼器數值，設定所需測試時間值;按下啟動鈕，將電壓調到所需測試值;如定時到，測試電壓被切斷，測試燈熄滅，則被測物為合格;若電流過大，不到計時時間，超漏燈亮，蜂鳴器報警，被測物為不合格，按下復位鍵，即可消除報警聲。

　　6)遙控測試，插上遙控插頭，按下高壓棒上的開關，高壓棒上的指示燈亮，同時測試燈亮，將電壓調到所需測試值;如要復位，松開高壓棒上的開關即可。

　　7) 應用舉例，電器整機電氣強度(耐壓強度)試驗

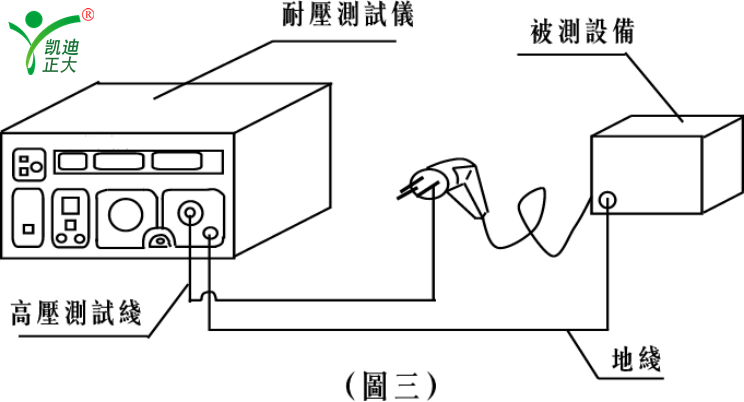

　　按圖三將耐壓儀與被測整機連接，接通被測整機電源開關，根據被測整機產品標準設置漏電流報警值，然后再按4條或5條所進行測試。如若被測整機產品標準沒有規定具體漏電流報警值，則推薦按下式計算:Iz=Kp(U/R)...............(1)

　　式中: Iz-----漏電流報警值，A;

　　U-----試驗電壓，V;

　　R-----允許最小絕緣電阻值, Ω;

　　Kp-----動作系數,一般取1.2--1.5

　　例如:某電器規定其最小絕緣電阻為2 x 1000000 ,試驗電壓為1500V,按(1)式,則Iz=Kp(U/R)=(1.2--1.5) x (1500/2000000)

　　=(1.2--1.5) x 0.75 x 0.001≈1mA

　　B) 變壓器或電機電氣強度(耐壓強度)試驗：按圖四將耐壓儀與被測變壓器或電機連接，根據被測變壓器或電機技術指標設置漏電流報警值，然后再按4條或5條所示進行測試。如若被測變壓器或電機技術指標沒有規定具體漏電流報警值，則推薦按(1)式計算后設置。
