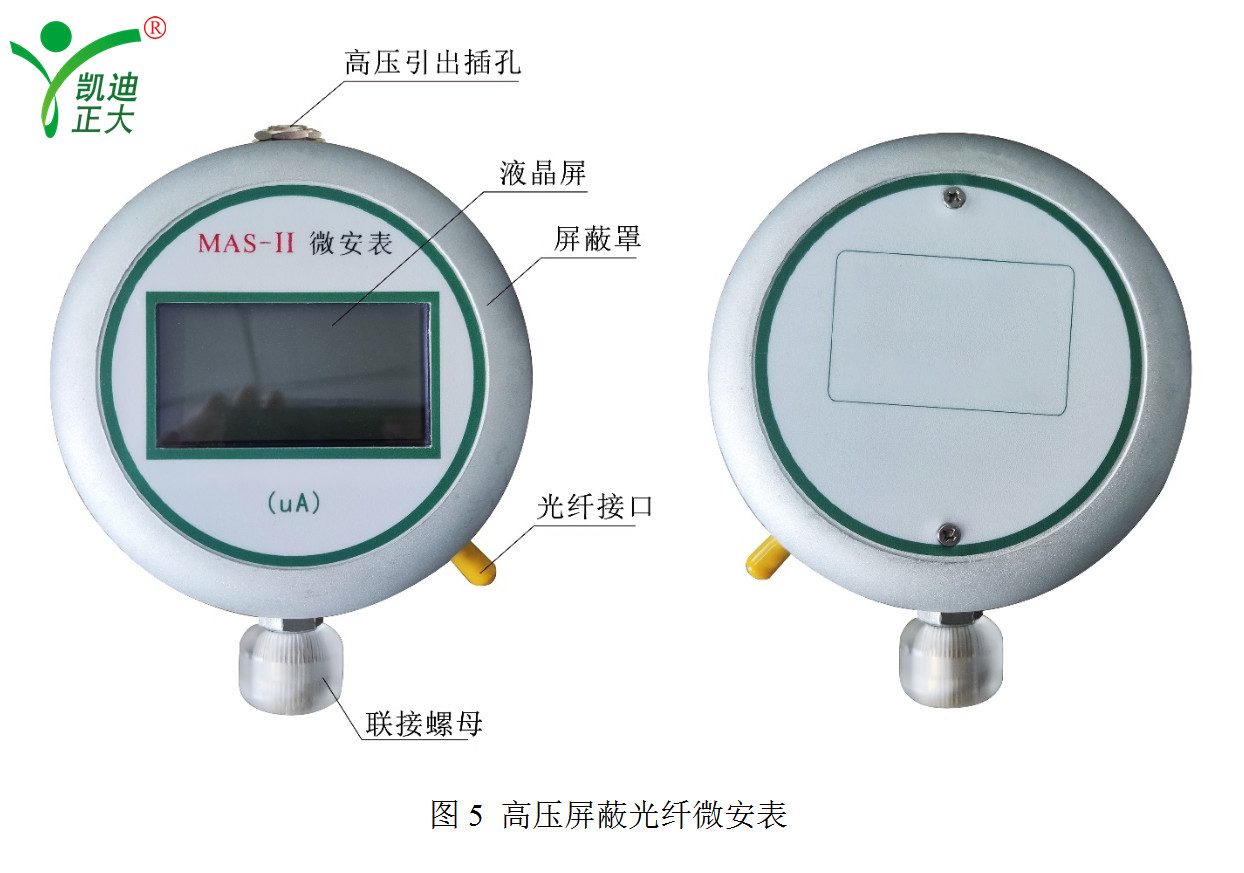

直流高壓光纖微安表顯示說明

　　(一)高壓屏蔽光纖微安表主要技術性能

　　電源： 2節5號電池；微安表輸入阻抗： <60 歐姆；電流顯示范圍： 0~1999.9uA 2000~19999uA 20.00~ 40.00mA；電流顯示精度： 0.5%；輸入過載電流： 200mA

　　本表原理為法拉第籠等電位屏蔽法測量，大多數測量部件均處于金屬球體的屏蔽內部。

　　(二)使用說明

　　1.建議采用與ZGF直流高壓試驗器相同高度的良好絕緣物(如尼龍管、ABS管等物)支撐該高壓微安表。

　　2.ZGF直流高壓試驗器高壓輸出端經高壓限流電阻接到該高壓微安表，再經高壓微安表的專用插頭，屏蔽導線接到被試品。

　　3.為減少被試品高壓線頭裸露時的電暈離子電流對試品電流的影響，建議用良好的絕緣將被試品高壓接線處包起來。

　　4.本表設有一個光纖接口，通過光纖可將微安表所測得的電流信息送給智能型直流試驗器控制箱，以供顯示(系統設置中，選擇微安表，設置為[光纖])。

　　5.高壓引線插頭插入后，內部電源接通，拔出時內部斷電。當液晶屏上“LOW BATTERY”時，表示電池欠壓，請用戶旋下后蓋鎖緊螺絲，取下后蓋，松下固定電池的螺絲，更換電池。

　　6.電纜或高壓電容器直流耐壓試驗時充電電流值可超過額定電流一倍本表不會損壞。

　　7.試品直流高壓試驗完畢后，用ZGF直流高壓試驗專用放電棒在微安表外殼處放電。

　　注意：專用放電棒不得觸及高壓直接放電，在電壓較高時，應使放電棒尖端與高壓端保持一段距離，待放電棒尖端產生電暈放電，使被試品上電壓逐步下降至20%試驗電壓時，再用放電棒對微安表外殼放電，最后將地線直接掛在被試品上。

　　8.特別注意不準將地線在高壓微安表外殼上直接放電，以免強大的沖擊放電電流引起高壓微安表損壞。

　　9.當微安表的電源接通20分鐘，而沒有電流流過，微安表將進入低功耗待機模式，微安表液晶屏上顯示“SLP”，每隔10秒鐘檢測一次電流，當電流大于±0.3uA時，立即正常顯示電流。
