聯誠集團鐵路機車變壓器／電抗器雷電沖擊試驗

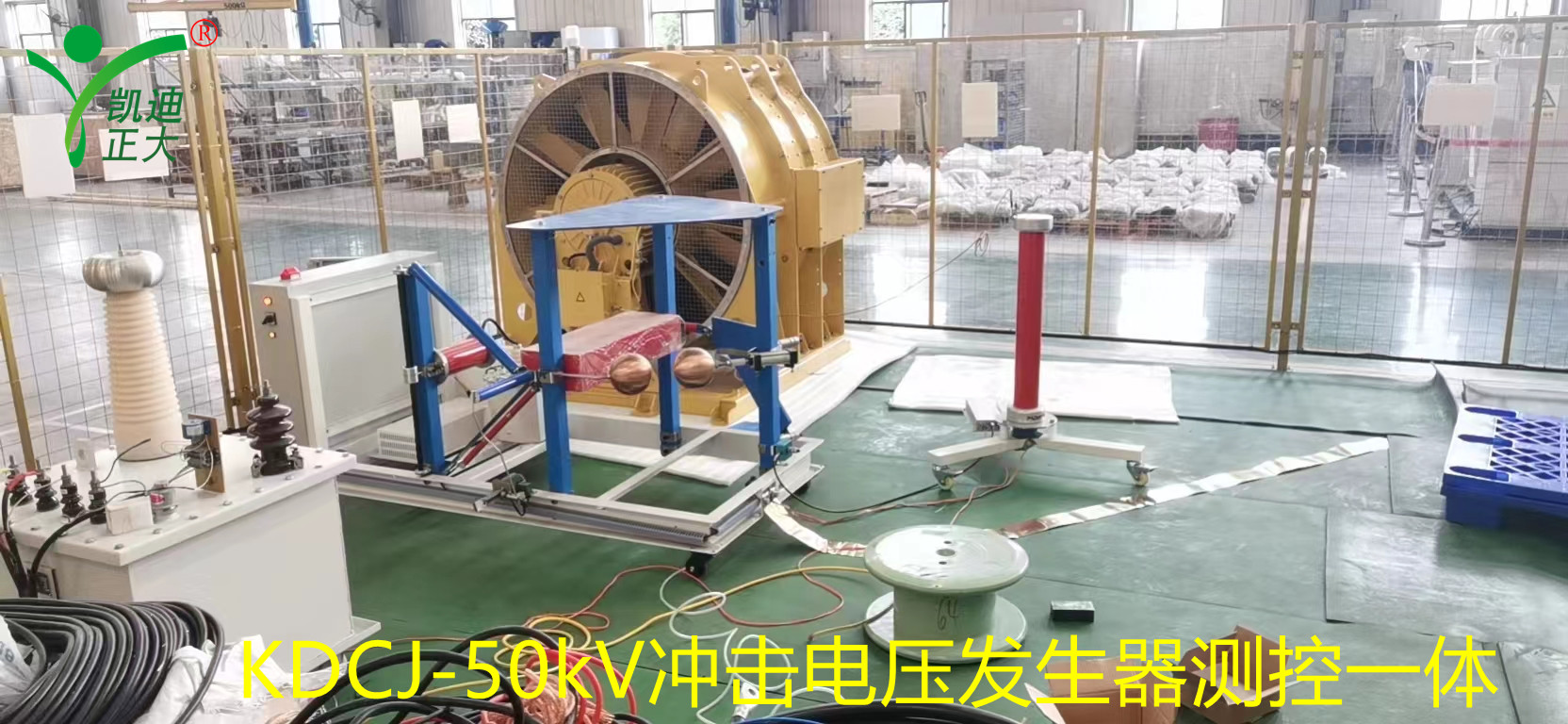

　　軌道交通裝備部件研制高新技術企業株洲聯誠集團控股股份有限公司采購我司KDCJ-50kV50kV沖擊電壓發生器測控一體,用作鐵路機車、動車組和城軌車輛結構件、通風冷卻、精密制造、新材料等的先進設計、驗證、質量控制平臺和高效生產線。

　　KDCJ-50kV50kV沖擊電壓試驗系統是模擬脈沖高電壓的試驗設備。在現實生活中，脈沖高電壓是經?？梢杂龅降摹＠缱匀唤绲拈W電打雷，落雷處將會出現非常高的脈沖電流和電壓，周圍也會感應出很高的脈沖電壓;又如在電力系統中的開關設備的合切操作也會導致瞬態的脈沖電壓。這些瞬態的脈沖電壓幅值往往在幾十千伏或幾百千伏以上，將會導致設備損壞并危及人身安全，因此進行沖擊電壓的試驗研究是非常必要的。另一方面，模擬自然的雷電現象進行放電機理的研究也是很有意義的。

　　聯誠集團系國家火炬計劃企業，通過IRIS國際鐵路工業標準、ISO9001、ISO14001、0HSMS18001、EN15085體系認證、獲ISO/IEC17025國家實驗室認可。擁有國家企業技術中心、省認定企業技術中心、軌道交通裝備熱工技術省重點實驗室、省軌道裝備冷卻工程技術研究中心、省復合材料工程技術研究中心、省工業設計中心、省院士專家工作站、博士后科研流動站協作研發中心、軌道交通技術裝備協同創新中心等創新平臺，公司為湖南省工業企業100強、制造業50強、先后榮獲全國五一勞動獎狀、全國企業管理現代化創新成果一等獎，全國模范勞動關系和諧企業、湖南省新型工業化一等獎等榮譽。“聯誠及圖”獲評中國馳名商標。擁有持續全面滿足鐵路裝備現代化的要求，先后完成重載大功率交傳機車和高速動車組的多個系統和關鍵部件研發制造，已成為國內軌道交通裝備部件行業關鍵部件供應商和區域經濟重點發展的優勢企業，是知名的軌道交通裝備部件方案提供者和制造供應商之一。

　　為了產生幅值很高的脈沖電壓，目前仍然采用1923年發明的Marx多級回路，如圖1所示。該回路中3級電容器以并聯的方式經過高阻RL被直流電壓源充電到電壓Uo，然后經過3級球間隙f的同步放電被串聯起來，從而在試品上獲得將近3Uo的脈沖電壓。雖然在實際使用中的Marx回路有多種不同的回路接線，但基本的原理是相同的。

　　沖擊電壓試驗系統可發出各種形狀的脈沖波形，但是根據試驗研究的需要，按照有關國際標準和國家標準的規定，主要產生以下幾種沖擊電壓波形：

　　1、標準雷電沖擊波形

　　2、標準操作沖擊波形

　　3、其他特殊的沖擊電壓波形，如特種操作沖擊波等。

　　對于沖擊電壓波形，主要規定了3個基本參數來描述波形的形狀，即峰值電壓、波頭時間和波尾時間，波形的參數定義如圖2所示

　　沖擊電壓試驗是電力設備高壓試驗的基本項目之一，電力設備在設計、制造及修繕之后都要求進行沖擊試驗以驗證或檢驗。常見的電力設備包括電力變壓器、電力互感器、高壓開關、組合電器、避雷器、電力電纜及附件、套管及絕緣子等都要進行沖擊試驗。

　　沖擊電壓試驗也是高壓試驗研究的基本項目之一，在進行絕緣配合研究、電磁兼容研究及放電機理研究等許多方面都需要進行沖擊電壓試驗。

　　因此，沖擊電壓試驗設備有著廣泛的應用，在工廠、研究機構及大專院校的高壓試驗室中都可以看到不同規格的沖擊試驗設備。
