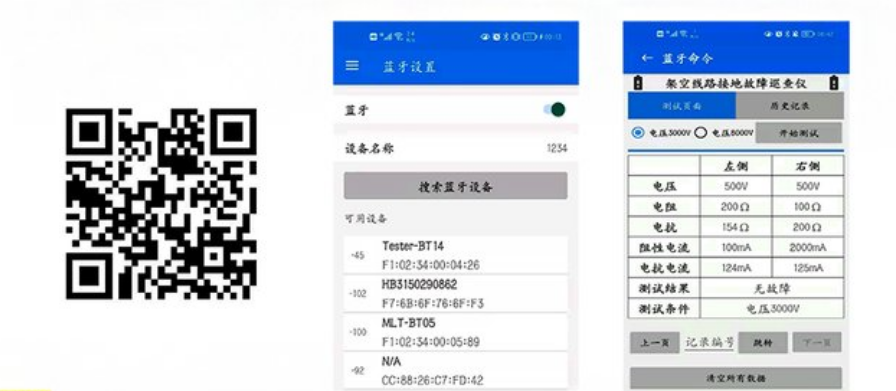

KDJK-10A 架空線路接地故障巡查儀測試原理及主機測試界面

測試原理
      在架空線路停運后，由主機輸出低頻高壓信號，通過檢測鉗左右兩側的發射鉗分別向線路施加交流電壓信號，檢測鉗中間的高靈敏電流互感器檢測兩側電流幅值、相位。電流經過主機、檢測鉗，流經故障線路，在接地故障點入地并通過接地針返回主機。儀器輸出為高壓交流信號，分布電容與故障接地電阻構成 RC并聯電路，通過檢測線路兩側的電壓、電流信號以及電壓與電流之間的相位，判斷出當前負載是容性還是感性負載，再通過比較左側和右側純阻性阻抗的大小，從而確定接地故障點位于左側還是右側。沿線路將檢測鉗依次掛接在線路上，手持接收器指示出故障點的方向，以此逐漸逼近故障點。
