        KDJS-8Q自動脫扣型絕緣靴(手套)耐壓支架操作步驟

        作者:來源:武漢凱迪正大電氣有限公司日期:2023-08-08 16:05:42閱讀:

        一、概述
                KDJS-8Q自動脫扣型絕緣靴(手套)耐壓支架是根據《DLT 976-2017 帶電作業工具、裝置和設備預防性試驗規程》、《DLT 1476-2015電力安全工器具預防性試驗規程》、《GBT 17622-2008帶電作業用絕緣手套》、《CB21148 2020足部防護 安全鞋》等相關規程中關于工頻耐壓的要求基礎上研發而成。可以按要求對絕緣鞋、絕緣手套等安全工器具進行智能化絕緣耐壓試驗,絕緣靴及絕緣手套耐試驗周期為半年,試驗過程中不允許擊穿,同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業。

        二、操作步驟

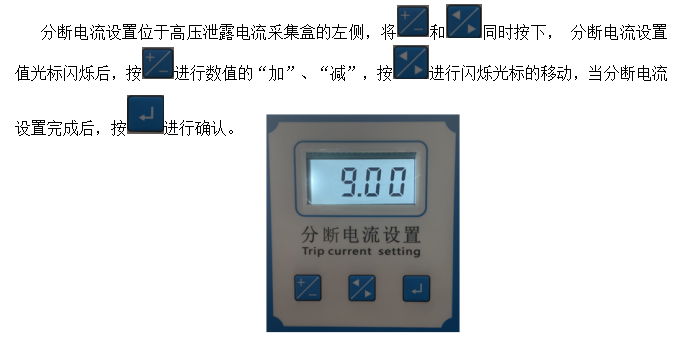

        2.1  分斷電流設置
        2.2   絕緣鞋泄露參數參考
        根據附表、電絕緣皮鞋和電絕緣布面膠鞋的電性能要求(GB12011-2009)
        項目名稱 出廠檢驗 預防性檢驗
        皮鞋 布面膠鞋 皮鞋 布面膠鞋
        測試電壓(工頻)/kV 6 5 15 5 3.5 12
        泄漏電流/mA ≤1.8 ≤1.5 ≤4.5 ≤1.5 ≤1.1 ≤3.6
        測試時間/min 1

        附表、電絕緣全橡膠膠鞋和電絕緣全聚合材料鞋的電性能要求(GB12011-2009)
        項目名稱 出廠檢驗 預防性檢驗
        測試電壓(工頻)/kV 6 10 15 20 30 4.5 8 12 15 25
        泄漏電流/mA ≤2.4 ≤4 ≤6 ≤8 ≤10 ≤1.8 ≤3.2 ≤4.8 ≤6 ≤10
        測試時間/min 1

        附表、絕緣手套電氣絕緣性能要求(GB17622-2008)
        適用電壓等級
        AC/V
        交流試驗 直流試驗
        驗證試驗電壓/kV 最低耐受電壓/kV 驗證電壓下泄漏電流/mA 驗證試驗電壓/kV 最低耐受電壓/kV
        手套長度/mm
        280 360 410 ≥460
        380 5 10 12 14 16 18 10 20
        3000 10 20 N/a 16 18 20 20 40
        10000 20 30 N/a 18 20 22 30 60
        20000 30 40 N/a 20 22 24 40 70
        35000 40 50 N/a N/a 24 26 60 90
        a本表中所規定的泄漏電流值僅適用于絕緣手套,對復合絕緣手套另有規定。
        注1:N/a表示無適用值。
        注2:在正常使用時,其泄漏電流值會比試驗值要小,因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大,并且驗證試驗電壓比最大使用電壓要高。
        注3:對于預防性試驗(手套沒有經過預濕處理),泄漏電流規定值應相應降低2mA。

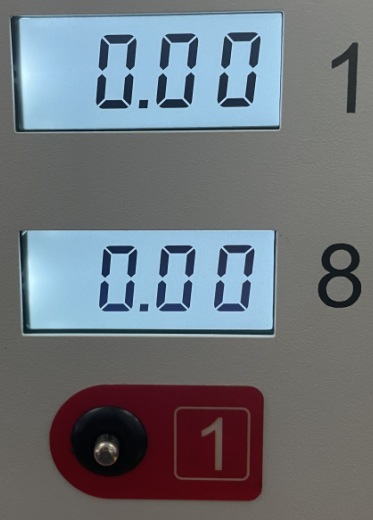

        2.3泄露電流顯示
        每一路的泄露電流通過采樣板采集后,通過4位LED液晶顯示,LED液晶顯示范圍:“0.00~99.00”mA

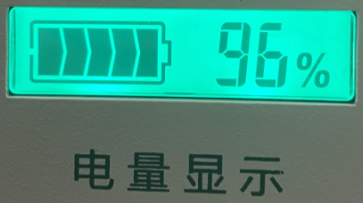

        2.4電量顯示
        高壓泄露電流及脫口機構供電采用直流12V鋰電池供電,鋰電池采用LED百分比顯示形式顯示。


        三、絕緣靴手套試驗支架操作說明
        3.1   用導線將接地端與試驗室的地線可靠連接。
        3.2   高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。
        3.3  絕緣靴的安裝:大的不銹鋼托盤放在地上,用自來水(使其導電)放在不銹鋼托盤上,將絕緣靴浸在水上,絕緣靴內倒入適量鋼珠(鋪滿靴底,其高度不小于15mm),把鐵鏈放入鞋內并接觸到鋼珠。
        3.4  絕緣手套的安裝:將底部導電的塑料桶放在托盤上,桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可),在被試手套內注入相同的水,然后將手套浸入塑料桶中,使手套內外水平面呈相同高度,手套應有90mm的露出水面部分,這一部分應該擦干,把鐵鏈放入手套中,使其浸入手套內的水中。

        四、高壓泄露電流脫扣機構
        4.1  本部分的主要功能是當電流大于試品設定泄漏(一般在15mA)電流或擊穿時鏈條會自動動脫落,方便判斷不合格試品.
        4.2  分斷脫扣控制器上使用12V鋰電池供電,當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作,彈簧隨之脫落,自動拉開距離從而斷開高壓,由此判斷不合格試品。

        五、蓄電池的維護
        使用中,絕緣鞋手套支架的電池電壓指示低壓5%以下時應停止工作,及時充電,避免鋰電池放電過度而損壞。電池,長時間不用,應1-2個月對其進行一次充電,以延長其壽命。

        六、充電說明
                絕緣鞋手套支架在高壓試驗前需充電。用充電器插到試驗機充電插口中,通過鋰電池充電適配器,接入AC220V電即可為電池充電,電池充滿時充電器“充滿”綠色指示燈亮。一般充電需2-8小時。電池長時間不用,應1-2個月對其進行一次充放電。

        七、儀器校準
        本廠儀器出廠時已經進行校準,如電流有誤差請接入標準電流,進行校準,電壓直接用高壓分壓器校準。

        八、絕緣靴試驗方法
        8.1 常用絕緣靴試驗
        絕緣靴預防性試驗的電壓是15kV,保持1分鐘,泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。
        8.2 其它試驗
        其它試驗時,試驗方法同上,僅在電壓和泄漏電流兩個參數上有區別:試驗電壓可根據用戶需要自定,保持1分鐘,泄漏電流機器設定不大于10mA者為合格,用戶可根據具體情況自行判定(或參照附錄的國標)。

        九、絕緣手套試驗方法
        9.1 低壓型絕緣手套試驗:
        低壓型絕緣手套預防性試驗的電壓是2.5kV,保持1分鐘,泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。
        9.2 高壓型絕緣手套試驗
        該試驗的方法同7.1,僅在電壓和泄漏電流兩個參數上有區別:高壓型絕緣手套預防性試驗的電壓是8kV,保持1分鐘,泄漏電流不大于9mA者為合格。
        武漢凱迪正大公司
