KDGK-301ZH觸指性能綜合測試儀適用范圍：
適用于變電站、發電廠和開閉所內高壓開關柜回路電阻和梅花觸頭接觸壓力的測量。
適用于高壓開關柜手車生產過程中的觸頭性能綜合檢測。
亦適用于高壓隔離刀閘觸指壓力和回路電阻的綜合檢測。
產品特點： 一體設計，功能齊全：集成觸頭壓力和回路電阻測試，功能齊全；
輕巧便攜，攜帶方便：采用主機和配件分箱包裝，便攜式設計，攜帶方便作；
高清大屏，顯示直觀：采用高分辨率真彩液晶顯示屏，內容顯示清晰、直觀；
語音提示，操作簡單：全程人工智能語音提示，傻瓜式操作，測試簡單；
采集準確，運行穩定：壓力傳感器采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好;回路電阻采用四端法測量，支持200A恒流測量，結果穩定；
標定簡單，支持自校：支持用戶自己標定、置零、復位傳感器，出廠參數可恢復；
閾值可設，結果自判：報警闕值可設置，檢測結果智能判定，語音播報；
單位切換，適應面廣：支持多單位顯示，壓力測量單位支持“N”、“kN”、“g”、“kg”；
數據存儲，方便查詢：內置大容量存儲器，支持測量數據記錄，歷史記錄和通過大屏幕查閱瀏覽；
自帶打印，方便記錄：自帶打印機，能夠打印測試結果，包含時間、開關柜、變電站信息；
柴數據上傳，生成報告：支持USB直連、U盤拷貝兩模式上傳數據，方便上位機生成測試報告；
主要功能：1、觸頭壓力測量：
a）根據語音提示逐個測量開關柜三相梅花觸頭的壓力值，并通過液晶顯示；
b）自動判定測試結果是否合格，并語音播報；
2、回路電阻測量：
a）采用四端法測量技術，配合梅花觸頭測試工裝實現回路電阻測量；
b）根據設定的電流檔位和測試時間測量回路電阻，并實時刷新屏幕顯示；
3、系統參數設置：
a）觸頭壓力傳感器規格選型，合格閾值的設定和修改，顯示單位的選擇；
b）回路電阻測試電流檔位的切換，測試時間的設置；
4、數據存儲與查詢：
a）可以設置被測開關的編號、所在電站編號等，并根據設置編號存儲數據；
b）通過人機界面進行歷史數據的查詢與刪除；
5、即時打印功能：
a）自帶微型打印機，測量結果可以即時打印；
b）歷史記錄的本地打?。?br />
6、時鐘校時與顯示：
a）內置高精度實時時鐘，可通過人機界面進行日期與時間校準，并實時顯示日期與時間；
7、數據上傳與報告生成：
a）歷史數據可以通過USB口直連和U盤拷貝兩種模式傳給上位機；
b）上位機軟件根據測試數據生成測試報告，支持存儲和打??；
性能參數:1、梅花觸頭壓力測量：
a)測量范圍：
壓力范圍：≤1000N
測量直徑：33mm～107mm
支持觸頭型號：603A、1250A、2000A、3150A以及4000A
b)測量誤差度：≤1%
c)壓力單位：“N”、.."kN”、“g”、“kg”等單位顯示，可以進行切換。
d)失效閾值設置范圍：0-1000N
2、回路電阻測量：
a)測量范圍：0µΩ ~1999.9µΩ
b)測量精度：0.5%±1d
c)分辨率：0.1µΩ
d)測試電流：DC50A、100A、150A、200A可選
e)工作方式：連續，手動停或超過60S自動停止
3、隔離刀閘觸頭壓力測量：
a)壓力范圍：≤1000N
b)觸指開距：15mm～90mm（可定制)
c)支持刀閘型號：轉入式(GW4、GW5、GW7)開關鉗夾式(GW16、GW17、GW22、GW23、GW6）開關
d)測量誤差度：≤1%
4、存儲數據：>2000條電源參數
a)儀器功耗：<15W
b)適配器電源：AC220V±10%/50Hz+10%
5、環境溫度：
a)工作溫度：-20℃～+50℃
b)存儲溫度：-40℃～+70℃
c)相對濕度：≤85%RH
6、儀器重量：10kg（不含附件)
7、外形尺寸：長370mm×寬320mm×高260mm

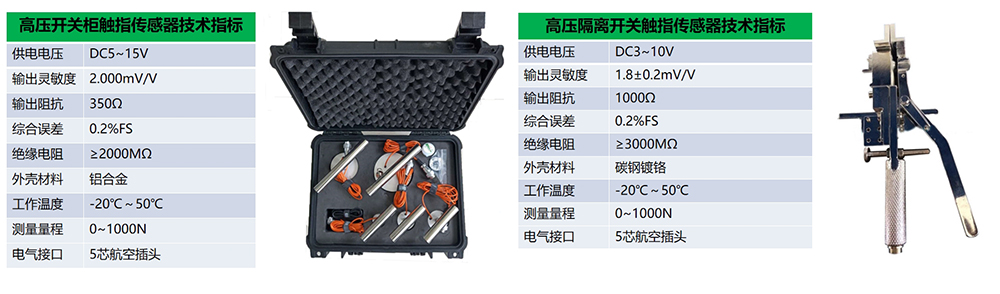

高壓開關柜梅花觸指壓力傳感器廣泛應用在梅花觸指的制造廠、高低壓開關柜生產廠以及各種高低壓開關和開關柜的運行維護現場。
該壓力傳感器作為高壓開關（柜）觸指壓力測量儀的配件，需和凱迪正大高壓開關（柜）觸指壓力測量儀配套使用。
已經申報兩項專利。
該壓力傳感器作為開關柜觸指壓力測試配件，根據梅花觸指內徑分為Φ35mm、Φ49mm、Φ55mm、Φ79mm、Φ109mm共5種規格，分別對應630A、1250A、1600A、2000A和2500A/3150A/4000A等5種電流規格觸指。
高壓隔離開關觸指壓力傳感器廣泛應用在隔離開關的制造廠以及各種隔離開關的運行維護現場。
該壓力傳感器作為高壓隔離開關觸指壓力測量儀的配件，需和凱迪正大高壓開關（柜）觸指壓力測量儀配套使用。
支持高壓隔離開關型號：GW4、GW5、GW7等轉入式、GW6、GW16/17、GW22/23等鉗夾式、GN2等戶內系列拍合式。
