廈門某模具有限公司向武漢凱迪正大采購了一套KDJF-10kVA/120kV工頻無局放耐壓試驗裝置和屏蔽房。為確保客戶能夠順利投入使用，武漢凱迪正大派出專業技術人員前往廈門進行現場安裝與調試工作。
在前往廈門時，技術人員提前制定了詳細的安裝調試計劃，并準備了全套安裝工具和調試儀器，包括兆歐表、萬用表、接地電阻測試儀、專用扳手套裝、絕緣手套、高壓放電棒等設備。
設備開箱驗收在與客戶共同見證下，技術人員進行了設備開箱驗收。按照供貨清單，逐一清點了電動控制臺、無局放升壓變壓器、耦合電容器、保護電阻、隔離濾波器等主要設備及配件。經檢查，所有設備外觀完好，無運輸損壞現象，設備型號、規格與合同要求完全一致。
技術人員使用專用氣壓表對變壓器的SF6氣體壓力進行了檢測，顯示壓力值為0.25MPa，符合≥0.2MPa的要求，設備密封性良好。
設備安裝過程1. 接地系統安裝
技術團隊首先進行了接地系統的安裝。按照規程要求，在試驗區域外選擇了合適的接地點，使用4mm²的多股銅芯電纜作為接地線，接地電阻測試顯示為3.2Ω，小于4Ω的標準要求。所有接地線分別引至同一接地極，確保接地可靠性。
2. 控制臺安裝定位

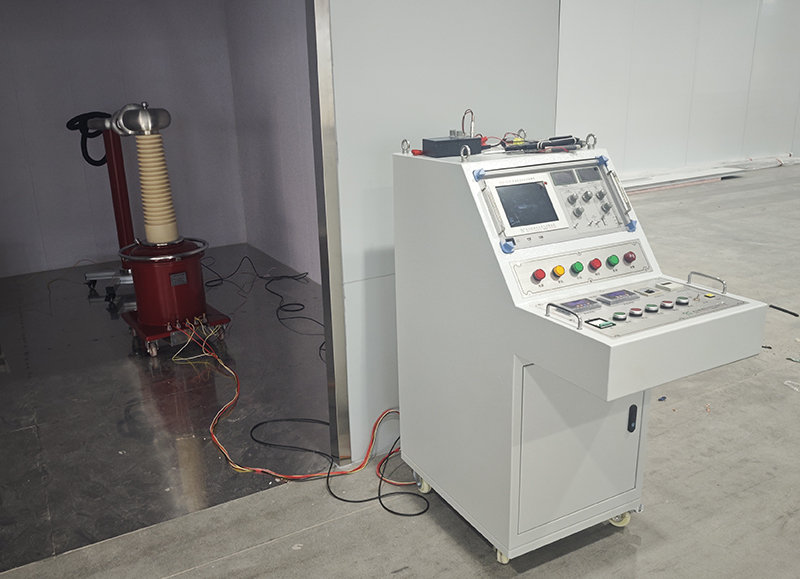

將控制臺安置在屏蔽房距離試驗變壓器5米外的操作區，位置平穩且透過觀察窗便于觀察整個試驗現場。連接電源線時，技術人員特別注意了相序的正確性，并使用電壓表確認輸入電壓穩定在220V±10%范圍內。控制臺外殼接地線采用獨立接地方式，確保操作人員安全。
3. 試驗變壓器就位安裝
將試驗變壓器移動到對應位置并進行連接。連接控制臺輸出至變壓器初級繞組時，使用了專用連接電纜，所有接線端子都使用了防松脫處理。
4. 耦合電容器與保護電阻安裝
保護電阻采用串聯方式連接在變壓器高壓輸出與試品之間，所有連接點都使用了特制的高壓連接器，確保接觸可靠。耦合電容器通過絕緣支架固定，并聯在試品高壓端與地之間，均壓環安裝牢固，屏蔽電纜布線整齊規范。
5. 隔離濾波器安裝
隔離濾波器安裝在控制臺與試驗變壓器之間，有效抑制電源雜波。安裝過程中，團隊特別注意了濾波器的輸入輸出方向，確保其發揮濾波效果。
系統調試過程1. 絕緣電阻測試
使用2500V兆歐表對系統各部件進行絕緣電阻測試：
控制臺絕緣電阻：＞100MΩ
變壓器初級對地絕緣電阻：＞500MΩ
變壓器高壓對地絕緣電阻：＞1000MΩ
耦合電容器絕緣電阻：＞500MΩ
所有測試結果均遠高于0.5MΩ的標準要求。
2. 空載調試
在不通入試品的情況下進行空載調試：
接通控制臺電源，電源指示燈正常亮起
按下啟動按鈕，綠色運行指示燈亮起
調壓器自動回零功能正常
緩慢升壓至5kV（額定電壓10%），保持1分鐘
電壓表、電流表顯示穩定，無異常波動
系統無異常聲響或放電現象
降壓過程平穩，調壓器回零準確
3. 保護功能測試
技術人員模擬了多種異常情況測試保護功能：
過流保護測試：當電流超過設定值時，過流繼電器在0.1秒內動作，系統自動切斷電源
零位保護測試：調壓器不在零位時，啟動按鈕無法操作
限位開關測試：電壓升至上限時自動停止升壓
4. 帶載調試
接入標準校驗電容作為試品：
按2kV/s的速度平穩升壓至50kV
電壓穩定度優于1%
局放儀顯示系統本底局放量?jī)H為3pC，優于≤5pC的標準要求
保持額定電壓1分鐘，系統運行穩定
時間繼電器準確動作，自動降壓至零
5. 局放檢測系統調試
使用局放儀對系統進行精確調試：
在額定電壓下測量系統局放量，顯示為4pC
多次測量數據穩定，重復性好
校準耦合電容器的分壓比，確保測量精度
調試屏蔽系統，有效抑制外部干擾
現場培訓與交接在完成安裝調試后，技術人員為廈門某模具有限公司的操作人員進行了系統培訓：
詳細講解了設備工作原理、各部件功能特點、安全注意事項等，重點強調了《電氣設備預防性試驗規程》的相關要求。
手把手指導操作人員進行實際操作，包括：
設備啟動和停止程序
電壓調節方法和注意事項
各種保護功能的使用方法
異常情況處理流程
日常維護保養要求
安全培訓
特別強調高壓試驗的安全要求：
試驗區域設置與圍欄管理
個人防護裝備的使用
緊急情況處理程序
設備接地的重要性
調試結果與驗收
經過兩天的緊張工作，安裝調試任務圓滿完成。系統所有性能指標均達到或超過設計要求：
輸出電壓范圍：0-50kV連續可調
電壓穩定度：≤1%
系統本底局放量：≤3pC
保護動作準確率：100%
自動控制功能：運行可靠
