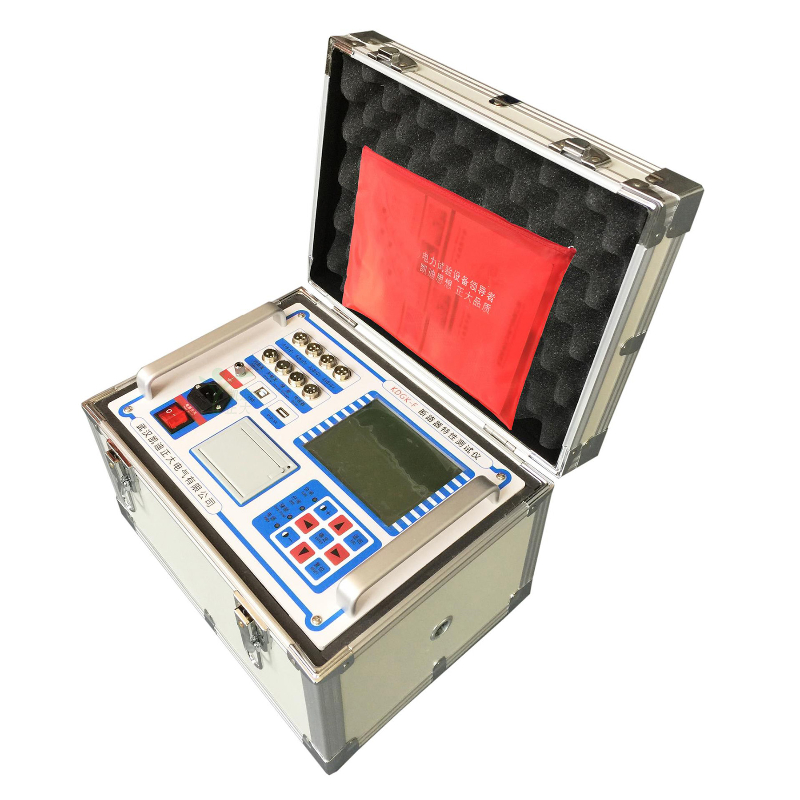

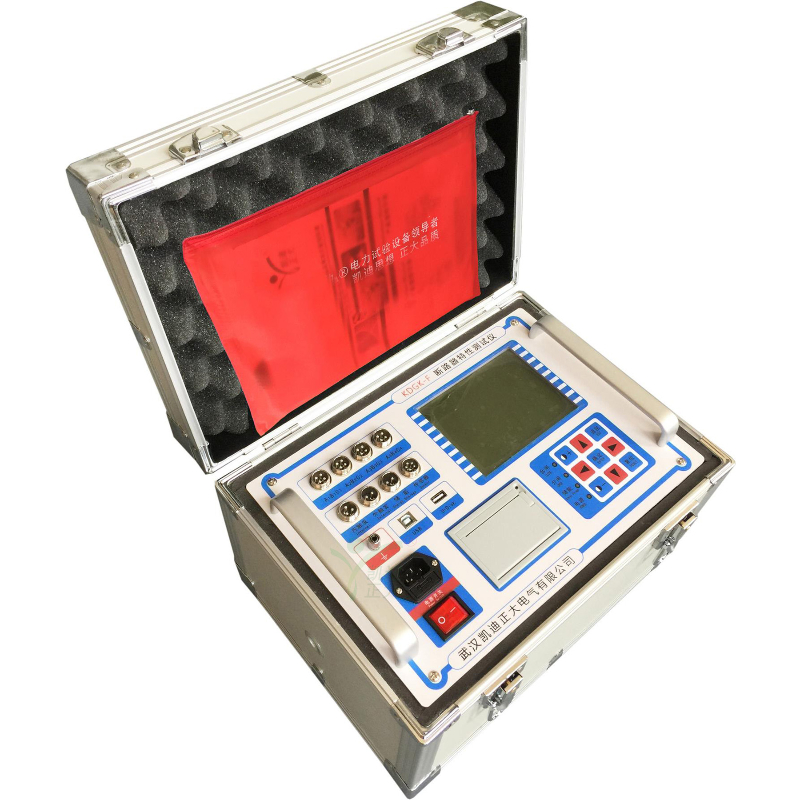

KDGK-F開關機械特性測試儀是依據較新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗常用工具。

　　1、儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。

　　2、獨立的6斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。

　　3、機內可存儲100組測試結果。

　　4、大屏幕液晶(320×240)LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。

　　5、儀器有圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。

　　6、機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。

　　7、本儀器可進行電動分合測試和手動分合測試。

　　8、可進行高、低電壓實驗，自動尋找最低分或合閘電壓。

　　9、重合閘試驗，可做合分、分合，分合分等參數測量。

　　10、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。可整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

　　11、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝方便，簡捷。

　　12、適用于國內生產的大多數型號的SF6開關、GIS組合電器、真空開關、油開關。

　　13、內部抗干擾電路可滿足500KV變電站內可靠使用。

　　14、能測試分閘速度、合閘速度、合閘時間、分閘時間、合分時間、合閘不同期、分閘不同期、彈跳時間、分閘線圈啟動電壓試驗、分合閘啟動電流等。

　　15、配有萬能(加速度)測速傳感器;預留測速激光傳感器接口，可選配激光成像測速傳感器及配件。

　　1.時間測量：固有分閘(合閘)時間

　　分閘(合閘)相內不同期

　　分閘(合閘)相間不同期

　　合閘(分閘)彈跳時間(彈跳次數)

　　合閘電阻測量量程：50Ω～7000Ω

　　時間測試范圍：0.1ms～999.99ms

　　分辨率 0.1ms

　　準確度：1%±(1%讀數+2個字)

　　2.速度測量：剛分(剛合)速度
