產品簡介

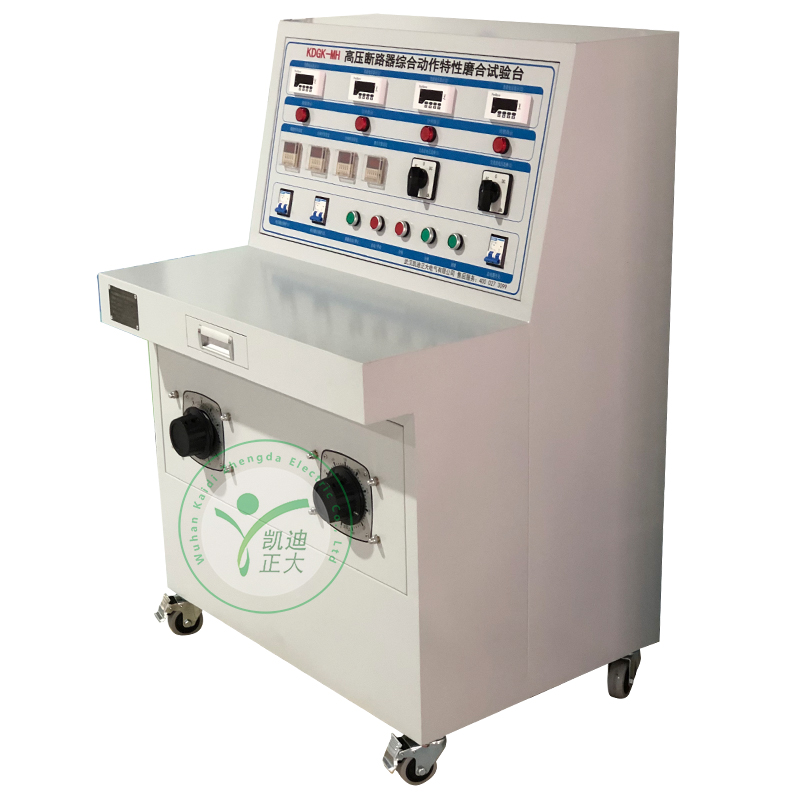

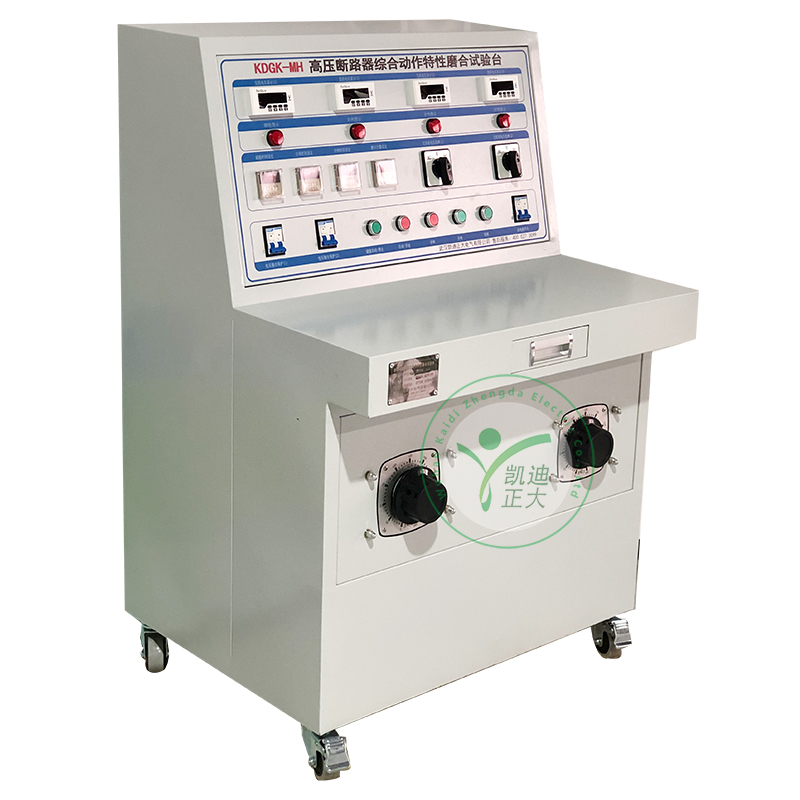

KDGK-MH 高壓斷路器綜合動作特性磨合試驗臺可用于各種電壓等級的真空、六氟 化硫、少油、多油等電力系統高壓開關的磨合測試。測量數據穩定，抗干擾性強，接線方便，操作簡單，是高壓開關檢修試驗的方便工具。

高壓斷路器磨合測試系統針對高壓斷路器的磨合測試而設計，可同時控制六臺斷路器的磨合測試，參數設定直觀，時序控制簡便，使工作效率得到提高， 使用時間繼電器進行磨合的控制能力，避免分、合閘線圈燒毀的缺點，有效的保 護了斷路器的完好性。KDGK-MH高壓開關磨合測試系統操作簡單，是斷路器設計和測試的常用工具。

KDGK-MH 高壓斷路器綜合動作特性磨合試驗臺系統是依據新的《高壓交流斷路器》GB1984-2003 為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》 第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便， 能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直 接關系到電力系統的安全運行。


功能及特點
1、操作功能：本磨合裝置可完成各類型交直流斷路器，負荷開關，永磁開關等 斷路器的磨合壽命測試。
2、操作電源：本磨合裝置采用可以按預設的參數進行單分、單合、合分、分合、 分合分等重合閘操作，壽命試驗。操作電源采用自行設計的大功率直流高精度操 作電源，電源電壓穩定，不會發生帶線圈負載后電壓跌落的情況。
3、報警功能：尤其開關觸點信號檢測方面本產品采用的檢測方式有效的檢測出各個信號點線路漏接和錯接， 本設備可測試各種不同品牌不同型號的戶內戶外的高壓斷路器， 為客戶帶來更方便更快捷的調試和測試。
4、保護功能：當發出合(分)命令后，經過適當延時（延時時間客戶可以自行設
置）， 自動切斷合(分)閘電源，防止因斷路器拒動或者輔助開關轉換不到位而導致合(分)線圈長期帶電。
5、斷口狀態：均具有斷口合閘、分閘狀態指示。客戶對當前運行狀態實時監控， 一目了然。
6、磨合類型：預設磨合類型和設置參數。


主要技術參數
1、使用環境
輸入電源：220V±10% 50Hz±10%；大氣壓力：86～106kPa
溫度：-10～40℃；濕度：≤80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、顯示方式：交流電壓、四位LED， 直流電壓、四位 LED， 觸點信號、高亮 度 LED 指示燈
4、電壓輸出：AC 0-250V、 DC 0-250V
5、電流輸出：AC0-5A
6、接線方式：VS1 手車式航插、接線柱
7、功能實現：儲能、合閘、分閘、閉鎖、手動測試、 自動磨合
