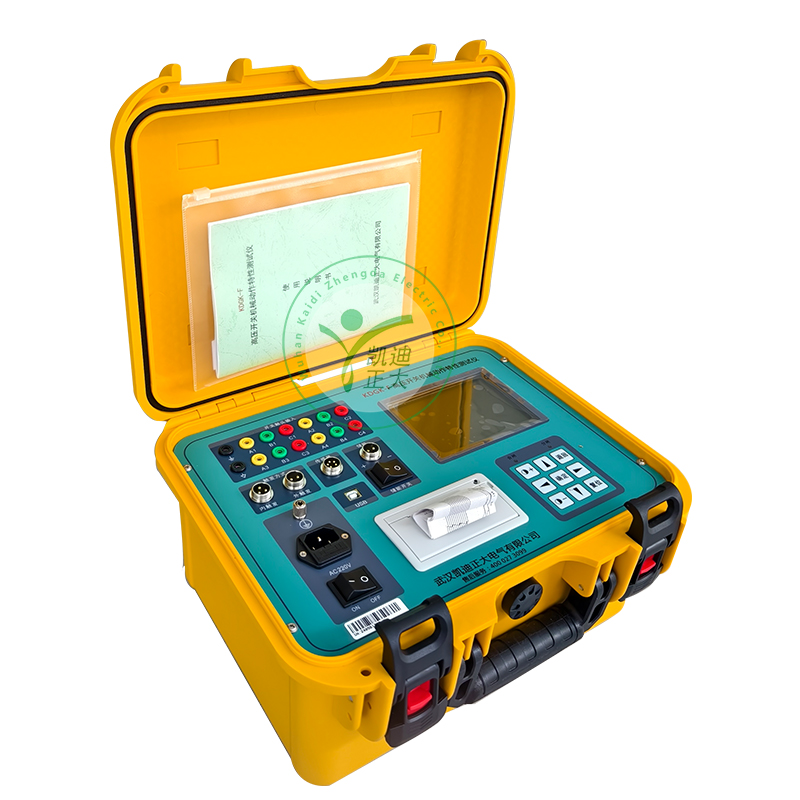

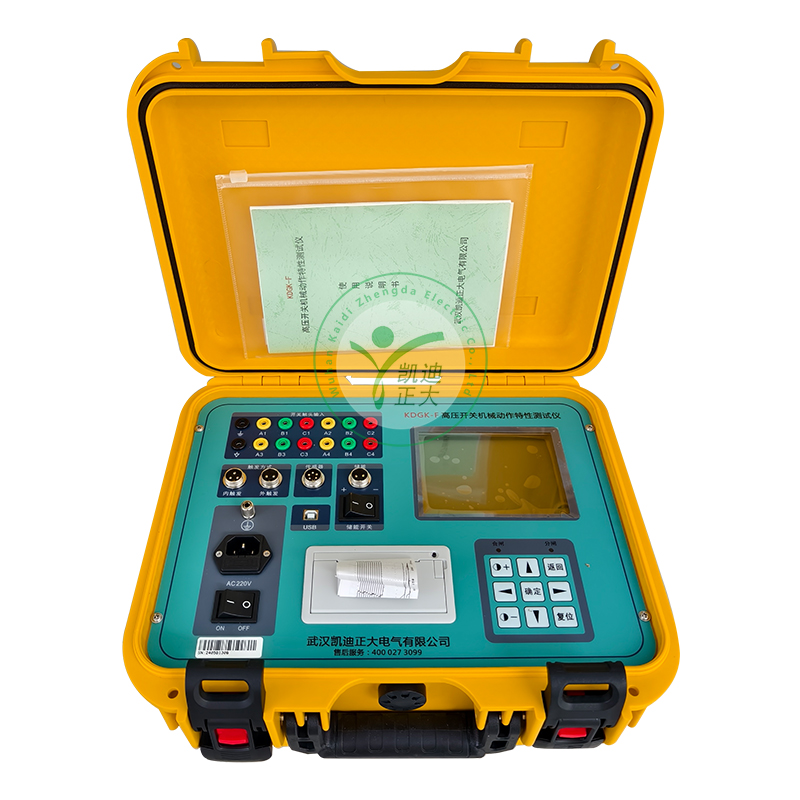

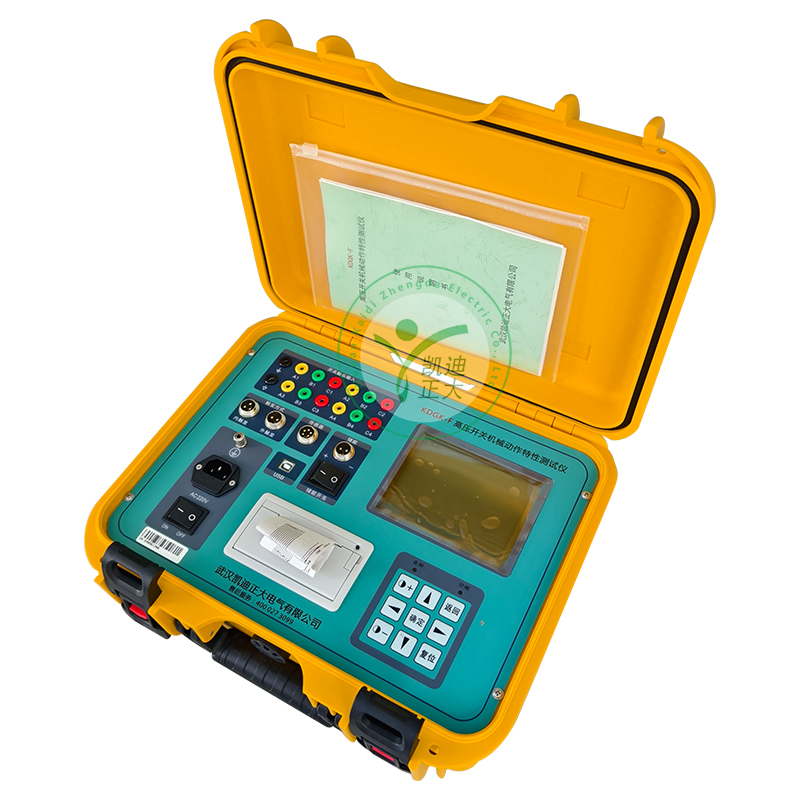

KDGK-F適用于國內外生產的各種型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

性能特點
1、性能
時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行程：總行程，開距，超行程，過沖行程，反彈幅值。
電流：分、合閘線圈的分、合閘電流值、電流波形圖。
儲能：在儀器的設置界面，打開電壓調整功能后，屏幕顯示當前電壓值。上下鍵細調，左右鍵粗調。調整到所需電壓后，保持這個界面不動，打開儲能開關，就有輸出。
動作電壓：機內提供DC20～256V/15A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。



2、特點
適用于國內外生產的各種型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
直線直線傳感器，旋轉傳感器，安裝方便、簡捷。
開關動作一次，得到開關機械特性試驗的數據及相應的波形圖譜。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

基本參數
時間量程4000.0ms ，分辯率0.1ms
時間誤差： ①100ms以?xún)?nèi)0.1ms±1個字；②100ms以上0.1%±1個字；③同期

速度量程　20.00m/s ，分辯率0.01m/s
速度誤差：①0-2m/s以?xún)?nèi)±0.1m/s±1個字；②100ms以上±0.2m/s±1個字；

行程：
真空斷路器量程：50.0mm，分辯率： 0.1mm，誤差：1%±1個字
SF6斷路器量程：300.0mm，分辯率：1mm，誤差：1%±1個字
少油斷路器量程：1000.0mm

電流量程：20.00A；分辯率0.01A

輸出電源： DC20～256V數字可調/15A（瞬時工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重量： 9kg

使用環境
輸入電源 220V±10% 50Hz±10%
大氣壓力 86～106kpa
溫度 －10～40℃
濕度 ≦80%RH

安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
