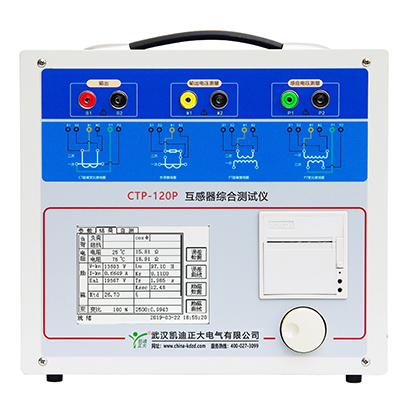

CTP-120P互感器綜合測試儀

功能與用途

裝置設計用于CT、PT的以下試驗：
?二次繞組直流電阻測量
?勵磁特性試驗與數據分析
?變比試驗和極性試驗
?CT二次回路負荷測量

技術特點

?基于高新的變頻法測試CT的伏安特性曲線，輸出最大僅180V的交流電壓和12A的交流電流，卻能應對拐點高達30kV的CT測試。
?功能全，滿足各型CT（含高拐點、大變比以及變壓器套管CT）的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試。
?可遵照GB20840、GB1208 (IEC60044-1)、GB16847 (IEC60044-6)等標準對CT進行測試和分析，自動給出拐點電壓/電流、10％誤差曲線、5％誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、準確級、飽和和不飽和電感等參數。
?只需一次測試，即可得出CT在1%~120%額定電流、不同負荷下的角差、比差，試驗結果也可擴展到其他電流范圍與負荷。
?可測試互感器實際負荷的大小與功率因數。
?可完成電磁式PT的勵磁試驗、變比試驗以及極性檢查。
?界面友好美觀，中文圖形界面，5.7寸圖形透反式LCD，陽光下可視。
?采用旋轉鼠標操作，操作簡單，快捷方便，易掌握。
?裝置可存儲1000組測試數據，掉電不丟失?？蓪崟r通過U盤導出，也可調取歷史數據進行分析、比對。
?贈送上位機軟件，生成Word格式試驗報告，實現變參數分析、光標讀數、曲線比對等功能。
?設備輕小便攜，面板自帶打印機，可自動打印生成的試驗報告。


主要技術參數

輸出電壓： 0~180V (RMS)
輸出電流： 0~12A (RMS)，峰值36A
電壓測量精度： 準確度：±0.1%
電流測量精度： 準確度：±0.1%
CT變比測量范圍：     1~30000；準確度：±0.2%
PT變比測量范圍：     1~10000；準確度：±0.2%
相位測量： 準確度：±5’，分辨率：0.5’
二次繞組電阻測量范圍：0.1~300Ω 分辨率：0.2mΩ  準確度：0.2%±2 mΩ
交流負載測量：   0~300VA分辨率：0.02VA  準確度：0.2%±0.2 VA
輸入電源電壓：   AC220V±20%，50HZ
工作條件： 溫度：-10℃~50℃，   濕度：≤90%
尺寸： 330mm×310mm×170mm
重量： <9kg
