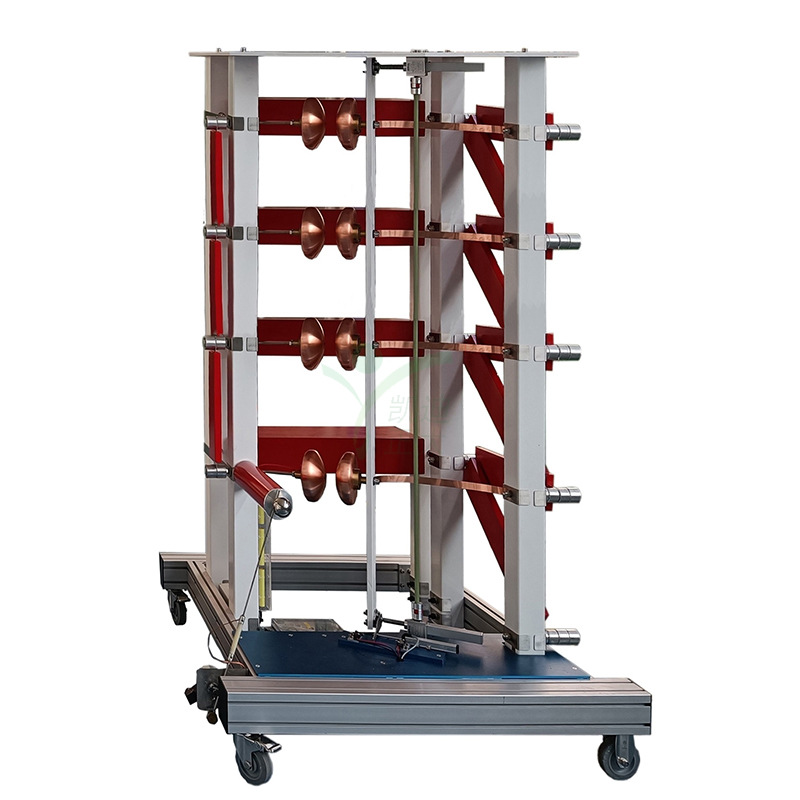

KDCJ-400kV/30kJ沖擊電壓成套試驗設備本發生器適用于35千伏及以下電壓等級的空氣間隙，套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波。

1.標稱電壓：400kV
2.額定級電壓：100kV
3.額定能量：30kJ
4.沖擊電容量：0.25微法
5.總級數：4級
6.額定級電容量：1µF
7.沖擊電壓波形：負荷電容為300～3000PF以下時能產生
T1=1.2S±30%、T2=50S±20%、峰值電壓偏差≤3%的標準雷電沖擊電壓全波；
沖擊電壓波形參數及其偏差均符合GB/T 311.1及GB/T 16927.1國家標準的要求。
8.電壓利用系數：負荷電容為1000PF以下時，標準雷電波的電壓利用系數≥90%，負荷電容為3000PF以下時，標準雷電波的電壓利用系數≥85%。
9.同步范圍：級電壓在20%～100%額定電壓范圍內，正負極性同步范圍不小于25%;
10.同步放電失控率：<5%
11.最低輸出電壓：≥±20%額定電壓
12.充電電壓不穩定度：<±1.0%
13.使用持續時間:在2/3額定電壓以上，每120秒充放電一次可連續運行，在2/3額定電壓以下，每60秒充放電一次可可連續運行



使用條件
海拔高度：≤1000m
環境溫度：－5℃～＋45℃
最大日溫差： ≤25℃
空氣相對濕度：≤90％（20℃）
耐地震能力：≤7級
地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2
電源電壓的波形為實際正弦波,波形畸變率<3%
設有一可靠接地點,接地電阻＜0.5Ω
安裝地點:戶內



遵循技術標準
GB7449 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗
GB/T 311.1 高壓輸變電設備的絕緣與配合
GB/T 16927.1 高電壓試驗技術 第一部分 一般試驗要求
GB/T 16927.2 高電壓試驗技術 第二部分 測量系統
GB/T 16896.1 高電壓沖擊試驗用數字記錄儀
ZBF 24001 沖擊電壓試驗實施細則
GB/T11920 電站電氣部分集中控制裝置通用技術條件
GB/T191 包裝儲運圖示標志
DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統
DL/T 848.2 高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置
DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器
DL/T 848.5 試驗裝置通用技術條件 第5部分：沖擊電壓發生器
