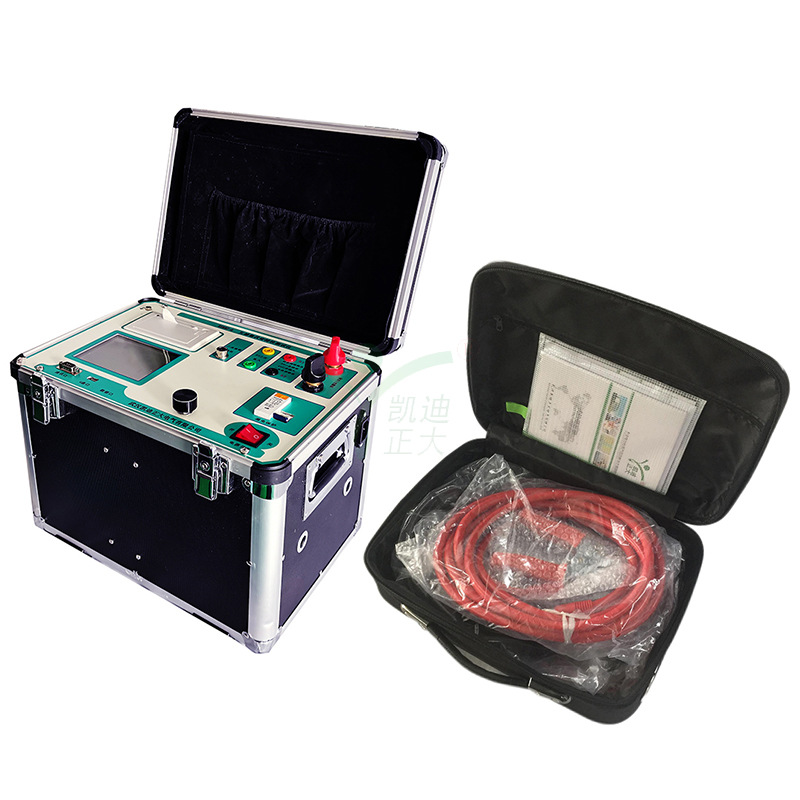

互感器綜合測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計 算拐點、交流耐壓和二次側回路檢查等設計的多功能現場試驗儀器。



實驗時僅需設定測試電 壓、 電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗 結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁 瑣勞動，還能通過 USB 接口將測試數據上傳到電腦進行編輯保存或打印。



操作簡單方便，提 高工作效率，是一種性價比較高的高科技產品。

1、 MBC 電源控制技術，單相 AC220V 輸入電源，并且工作電源與功率電源共用 一個輸入端口,設計更加科學合理,使用更加安全可靠。
2、設備電源輸出為真實電壓和電流值，并且波形為標準正弦波，頻率為 50-60Hz； 能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
3、單機 220V 輸入時最大電壓輸出 0-1000V，單機最大電流輸出 0-600A。
4、可檢測 CT/PT 的伏安特性、變比、極性、5%和 10%誤差曲線、CT 一次通流和 CT 退磁 等項目，輕松實現一機多用。
5、采用單電源輸入端口；僅有 8 個測試端口就可完成 CT/PT 測試，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
6、對于 CT 變比測量范圍 25000A／5A 、5000A／1A。PT 變比測試范圍 500KV：100V
7、采用熱敏打印機， 自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
8、可保存 1000 組試驗數據，掉電后不丟失。
9、方便連接新式筆記本電腦。
10、體積小，重量輕：方便現場使用。

主要測試功能
對于電流互感器 (CT)：
1、伏安特性測試
2、變比測試
3、極性判別
4、5％和 10％誤差曲線
5、二次回路
6、自動退磁
7、交流耐壓



對于電壓互感器 (PT)：
1、伏安特性測試
2、變比測試
3、極性判別
4、 自動退磁
5、交流耐壓



1、工作電源：AC220V±10V
2、電壓輸出：0~1000V(20A 峰值)
3、電流輸出：0~600A
4、檢測精度： ≤0.5%
5、檢測范圍：25000A/5A；5000A/1A
6、操作溫度：－10℃ ~ +50℃
7、存貯運輸：－25℃ ~ +70℃
8、相對濕度：5~90% (無冷凝)

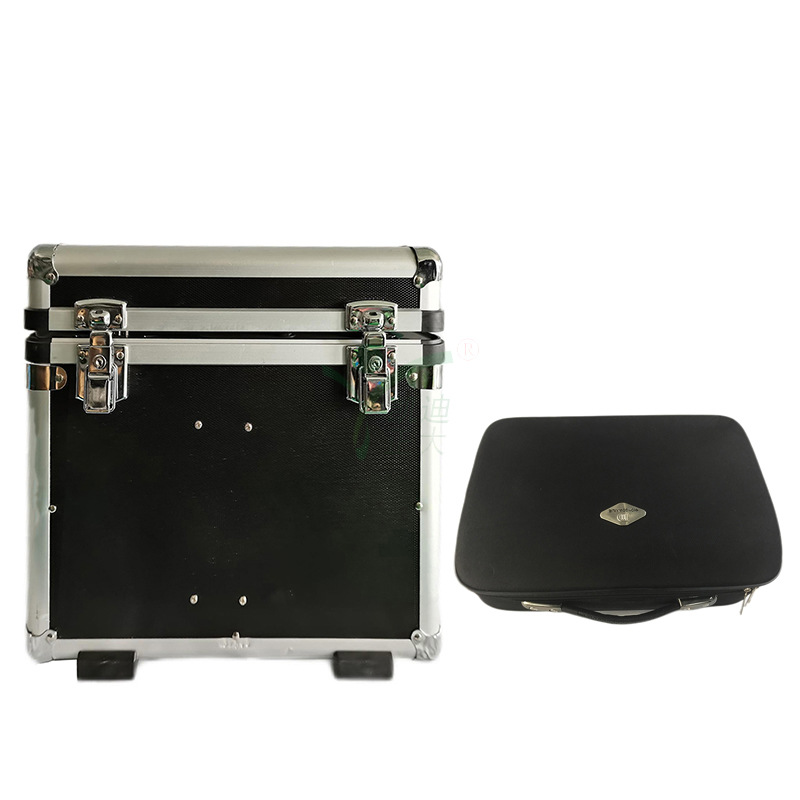

9、體積：(WxHxD) 400x300x260(mm)
10、重量： ≤18 Kg (不含附件)
