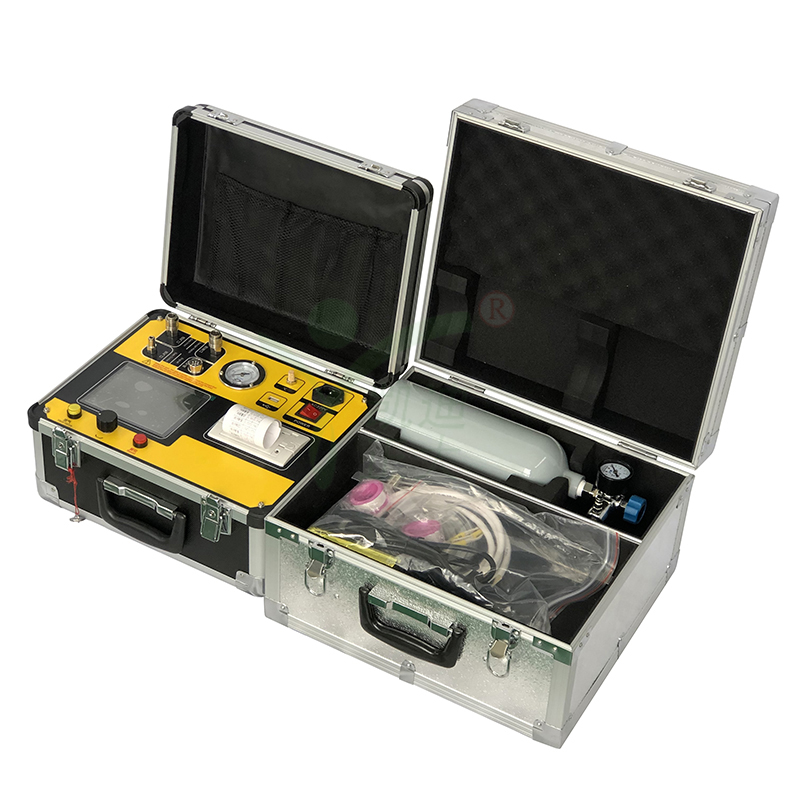

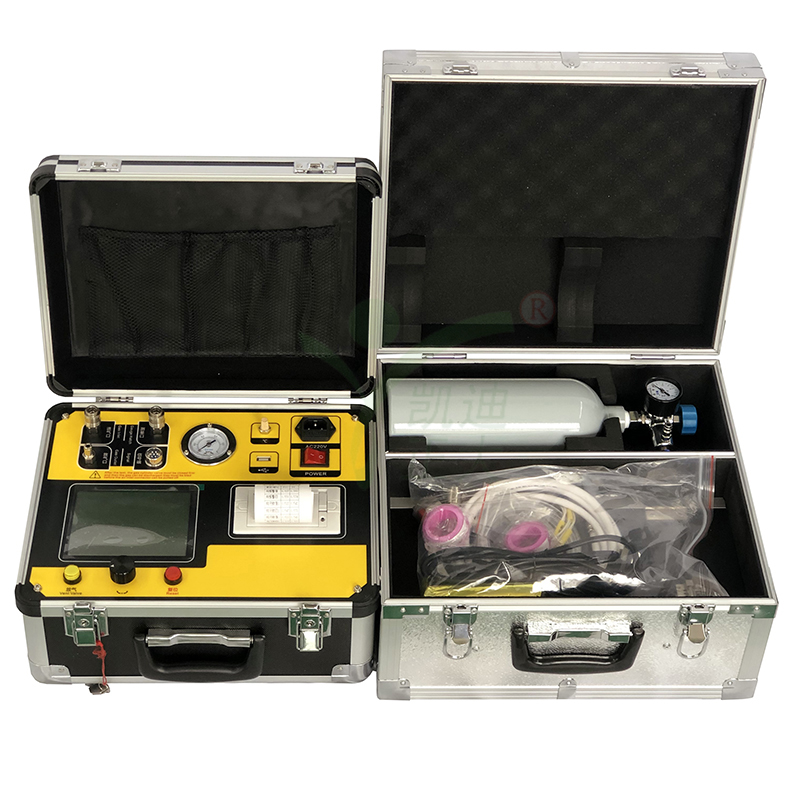

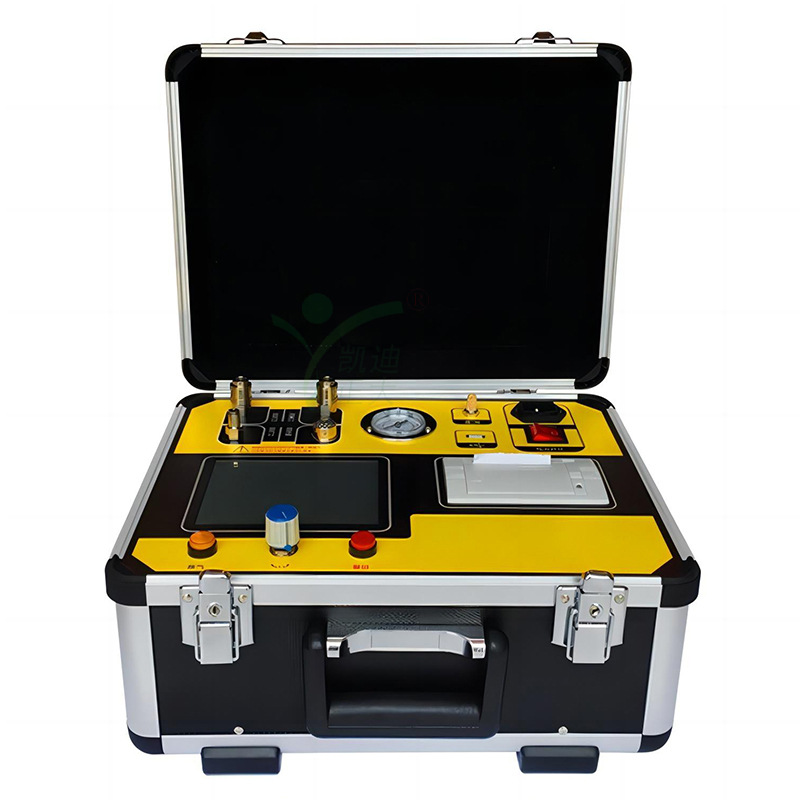

產品概述

全自動SF6密度繼電器校驗儀是一種智能化的SF6密度繼電器校驗儀器。本儀器采用壓力傳感器及高速率A/D轉換器，結合32位微處理器，能對各種SF6密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成環境溫度對20℃時的標準壓力換算，并且可即時打印、存儲測試數據以備查閱，同時自動識別測試過程中的故障。

本產品攜帶方便，操作簡單，測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。

性能特點

1. 本產品采用32位微處理器和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。
2. 配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，參數及狀態一目了然。
3. 自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。解決了SF6氣體密度繼電器現場校驗難的問題。
4. 測試過程由儀器自動完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5. 采用金屬快插接頭，有效避免塑料接頭在低溫環境下的鎖死現象。
6. 漢字報表式打印測試結果，并對試驗結果進行智能分析。
7. 能同時存儲50組試驗結果，并具有掉電數據保護功能，可實時查詢和打印以前的試驗結果。
8. 校驗過程中無需恒溫室，可以在有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。
9. 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
10. 校驗過程中耗氣量少，不浪費SF6氣體，測試成本低，對環境。
11. 具有在線修改系統時鐘的功能。
12. 具有在線修改系統壓力功能，可以現場修正。
13. 核心元器件采用進口元件，。
14. 能同時測試一組報警信號、二組閉鎖信號。
15. 本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的選擇。

技術指標

1. 工作電壓：AC220V、50Hz
2. 儀器功率：50W
3. 儀器精度：0.2級
4. 壓力顯示分辨率：0.001MPa
5. 壓力校驗范圍：0～1MPa
6. 環境溫度顯示分辨率：0.1°C
7. 環境溫度測量范圍：-20℃～80℃
8. 工作濕度：£90%RH
9. 通信方式：USB高速通信
10. 校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
11. 顯示方式：320×240圖形點陣單色液晶屏
12. 操作方式：旋轉鼠標（一鍵飛梭）輸入
13. 打印機型：高速微型打印機
14. 打印方式：漢字報表式打印
15. 存儲容量：可同時存儲50組試驗結果
16. 外形尺寸：主機 365×300×220(mm3) ； 附件箱400×370×200(mm3)
17. SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
18.儀器重量：8kg
