本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。
本裝置由SF6氣體回收凈化裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa，擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。

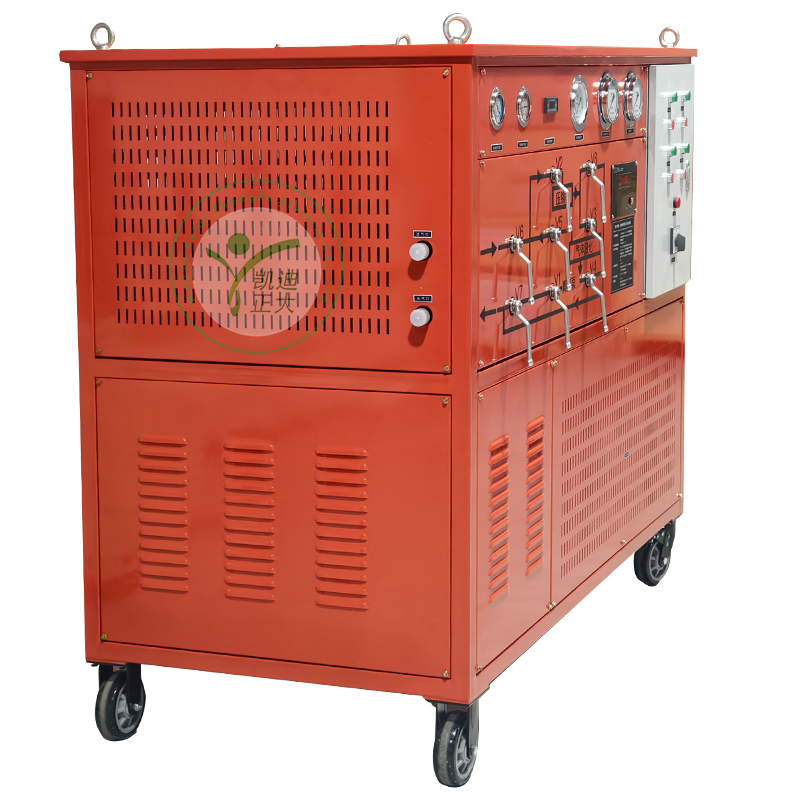

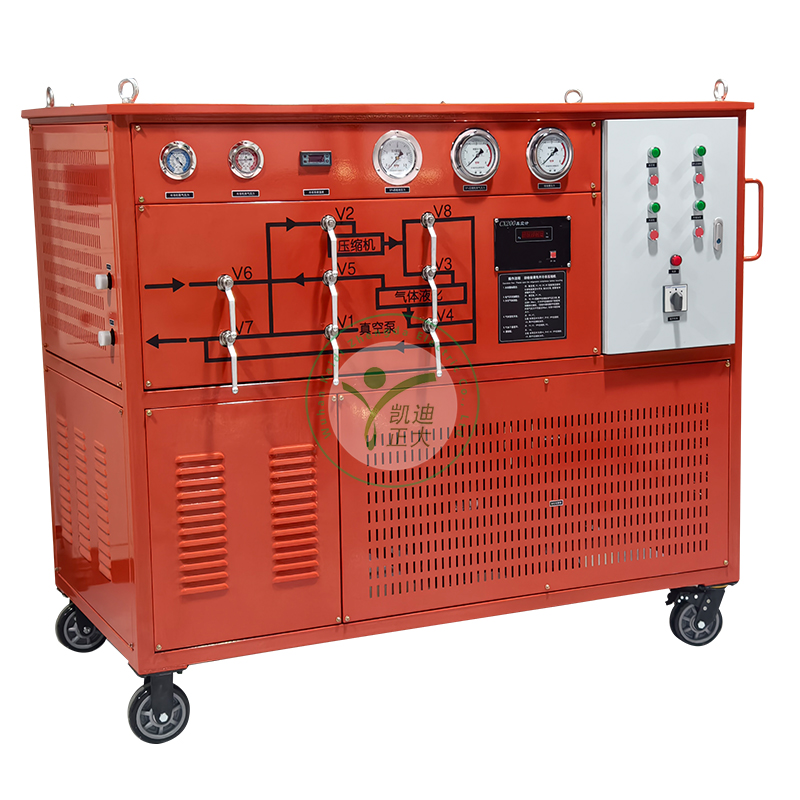

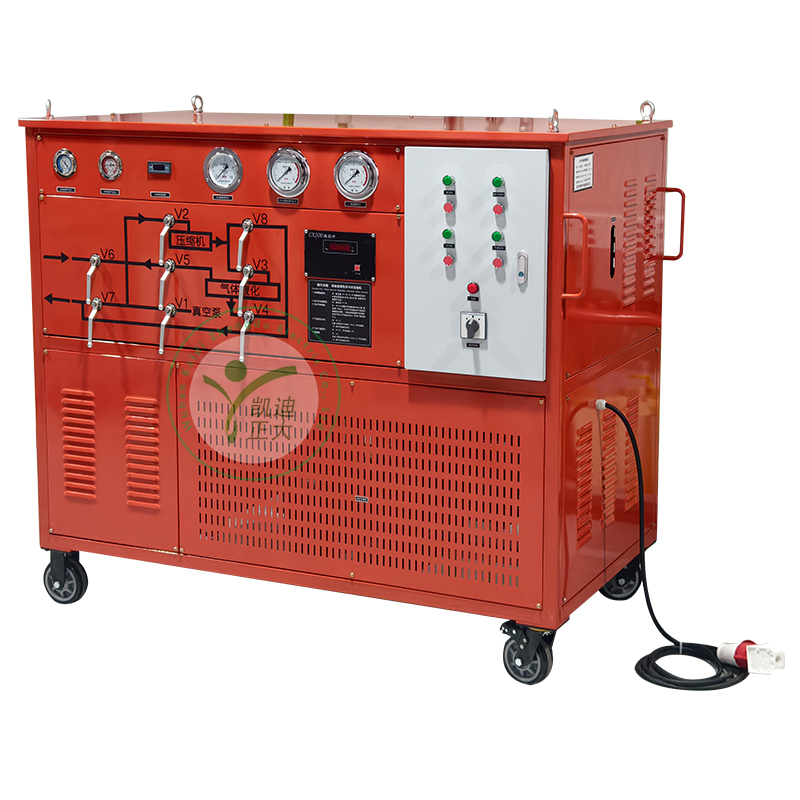

外觀
整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。



技術特點
1、內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
2、一體化的設計和較小的體積便于移動和使用。
3、高效的過濾免維護系統，保證了回收SF6氣體的質量。
4、內置相序保護器，可免除主機因相序錯誤而反轉的擔憂。
5、所有電氣系統均采用優質品牌。
6、優質的腳輪將保護地面油漆，并減少推動時所需的人工。
7、整機為風冷無需外接水源。
8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
10、所有球閥為密封元件具有自動補償性能。
11、具有內置電磁閥停電保護功能，防止真空泵停電或電機咬死返油。



主要部件性能參數
電源AC：380V（三項五線、相序自動轉換）
額定最高儲氣壓力（20℃）：≤4MPa
極限真空度：≤10Pa
裝置真空度保持：在133 Pa壓力保持24h，真空度值上升＜400 Pa
壓縮機抽氣速率：12m³/h
真空泵：BSV60
真空泵抽氣速率：60m3/h
回收裝置適應入口初壓（20℃）：0~1.0MPa
電氣設備回收終壓（20℃）：≤53Kpa
回收后氣體油份控制：國產油分＜10μg/g
裝置年漏氣率：＜1%
裝置連續無故障運轉時間：≥1000h
累積無故障運轉時間： ≥5000h
噪聲水平：整機≤75 dB(A)
理論儲液能力：150KG
冷凍液化壓縮機：東貝
冷凍儲罐 ：150L
回收后氣體水分：60PPM/V
回收后氣體油分：10PPM/V
干燥過濾方式：真空加熱活化再生
充氣初壓：≤133pa
充氣終壓：0.8mpa
充氣速率：≥5m³/h
氣化方式：電加熱自動溫控
整車型式：手推移動式
冷卻方式 ：風冷

簡明參數表
真空泵抽速：60（m3/h）
極限真空度：10（Pa）
真空泵：國產雙極真空泵
SF6回收壓縮機：12（m3/h）
壓力：2.5（MPa）
過濾器顆粒：0.02（微米）
油份：高效（PPM）
酸值： 0.1（PPM）
可水解氟化物：0.2（PPM）
生物毒性：無
水份：≤60（PPM）
SF6純度：≥99.9%
SF6貯罐：150L
SF6貯罐材質：碳鋼
制冷系統：優質高效壓縮機
真空計：數顯
閥門 ：內置蝶形密封，確保多次開關不會漏氣

主要技術參數描述
回收
回收初壓力≤0.8MPa
回收終壓力≤53KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。

充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。

抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。

貯存
貯存容器容積0.151m3
名義液態貯存量150kg
最高貯存壓力3.8 MPa

凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
年泄漏率≤1%名義儲存量
噪聲≤75dB(A)聲壓級
工作環境溫度 -10°- 40℃
功率≤5KW
電源：交流三相五線制 50HZ 380V±10%
