工頻耐壓試驗裝置的類型

智能工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的，性能高新的智能型耐壓試驗設備，用于對各種電器產品，電氣元件，絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷。衡量過電壓的能力，廣泛應用于電工制造部門，電力運行部門，科研單位和高等院校。分為油浸式輕型試驗變壓器，交直流sf6氣體試驗變壓器，干式試驗變壓器。

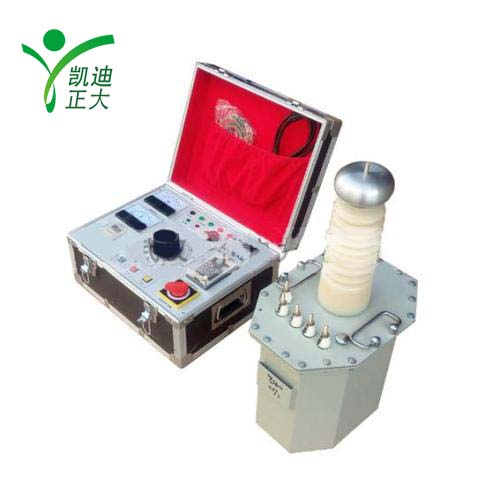

油浸式輕型高壓試驗變壓器采用單框芯式鐵芯結構，初級繞組在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通。因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的三角形結構，整體外形顯得美麗大方交直流sf6氣體試驗變壓器適用于變電站現場，戶外10KV,35KV,110KV,220KV高壓開關設備交流耐壓，采用優質冷軋30Q-130Q取向硅鋼片，疊成多級圓柱框形鐵芯；高壓塔式線圈是在特制的高強度絕緣筒上用QZ型導線直接連續繞制而成，外殼是無縫焊制鋼瓶，尺寸適形，美觀大方，內充新型絕緣介質sf6氣體，不同在高壓套管內高壓整流硅堆與短路桿的巧妙配合，插入和抽出可變換變壓器是工頻高壓交流輸出還是高壓直流輸出，在普通試驗變壓器基礎上，加上特殊的電氣結構及精細的制作工藝，使得此類變壓器局放量（≤5pc），有利于用局放儀在高壓狀況下判別其他被試品（如GIS,CVT,電纜附件，主變等）的局放量。產品的設及構思，材質選擇以及工藝流程等都是全新的，其體積小，重量輕，，外形美，各項技術指標達到《JB3570-98》標準要求。

YDQ交直流SF6氣體試驗變壓器適用于變電站現場、戶外10KV、35KV、110kV、220KV高壓開關設備交流耐壓。采用優質冷軋30Q－130取向硅鋼片，疊成多級圓柱框形鐵芯；高壓塔式線圈是在特制的高強度絕緣筒上用QZ型導線直接連續繞制而成；外殼是無縫焊制鋼瓶，尺寸適形，美觀大方；內充新型絕緣介質SF６氣體。不同在于高壓套管內高壓整流硅堆與短路桿的巧妙配合，插入和抽出可變換變壓器是工頻高壓交流輸出還是高壓直流輸出。在普通試驗變壓器的基礎上，加上特殊的電氣結構及精細的制作工藝，使得此類變壓器局放量很小（≤5PC），有利于用局放儀在高電壓狀態下判別其它被試品（如GIS、CVT、電纜附件、主變等）的局放量。產品的設計構思、材質選擇以及工藝流程等都是全新的，其體積小、重量輕、外形美，各項技術指標達到<<JB3570－９８>>標準要求。

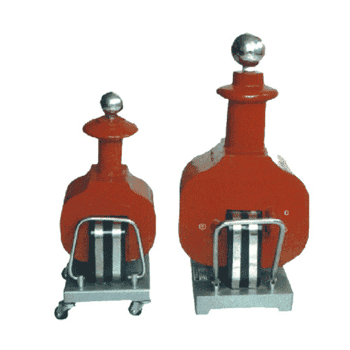

GIB干式試驗變壓器，是引進國外最新高新技術，利用高新的生產設備，采用了線圈環氧真空澆注成型及CD型鐵芯的新工藝，新材料。與其同容量，同電壓的油浸式試驗變壓器相比，明顯地具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便，無滲漏油等優點，并有效的削弱了漏磁提高了絕緣強度和抗濕能力。特別適用于電力系統及各電力用戶在現場檢測各種電氣設備的絕緣性能嗎，直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的產品。GTB系列干式試驗變壓器利用高新的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝。和同類產品油浸式變壓器相比，明顯地降低了重量。減小了體積。在質量上提高了絕緣強度和抗濕程度。并有效的削弱了漏磁而大大加強。方便等特點，特別適合用于現場操作使用，是國內更新換代的新型交直流兩用高壓試驗變壓器，本系列產品適合用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗，電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
