電纜絕緣耐壓測試的方法有哪些？

電纜絕緣耐壓測試的方法主要有

交流諧振測試（AC）

直流測試（DC）：（僅使用于油電纜）

超低頻測試（VLF）0.1Hz

振蕩波測試（DACorOWTS）

使用交流諧振測試

優勢：適用于大多數電纜類型，測試方法使用歷史很久，測試效果接近出廠試驗和實際運行狀況。

缺點：需求功率大，體積大，重量大，運輸困難，試驗場地面積大

直流測試

操作簡單，輕便，價格便宜，需要輸入功率低

缺點：不能發現局部放電缺陷，對交聯電纜有充電效應

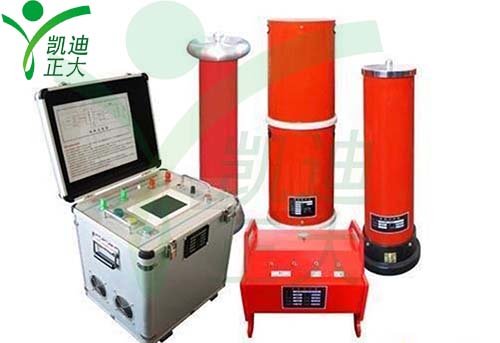

0.1HZ超低頻高壓耐壓試驗裝置

和直流高壓發生器相比沒有充電效應，需求功率小，體積小，，可以配合其他儀器測試電纜介損和局放

缺點：目前僅適合于中壓電纜，對于電纜可能會產生損傷，例如XLPE電纜存在水樹的狀況時與AC等效性差，如局放測試的起始電壓，局放量大小。

電纜震蕩波局放定位系統

設備體積小巧，測試時間短；測量結果等性好，對電纜無傷害，可測量介損，可測量局部放電并進行定位

缺點：在個別情況下，擊穿電壓和AC存在些許差異；短電纜測試需要配置補償電容器
高壓電纜測試的方法發展現狀：

絕大部分電纜都采用XLPE絕緣，直流測試方法不再適用

電纜電壓等級和長度逐步增加，諧振方法設備功率需求高，設備體積越來越大，試驗場地面積大

技術限制，超低頻（VLF）測試無法用高壓電纜

得益于高壓電力電子等技術的發展，高壓電纜振蕩波測試設備
